1 監測系統的組成

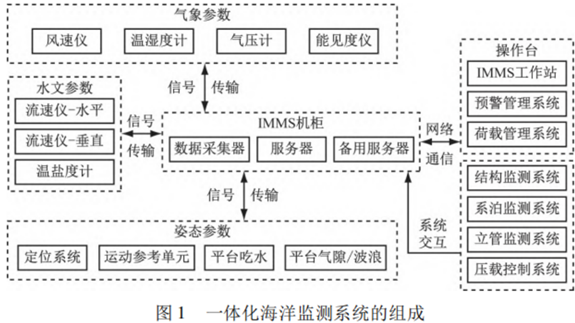

一體化海洋監測系統的主要作用包括預警監測、校核監測和損害監測，可為現場作業提供決策支持，為事故發生原因分析提供技術支持，為平臺完整性管理提供數據支持等。半潛式生產儲油平臺一體化海洋監測系統包含6個子系統，分別為海洋環境監測系統、平臺位置和姿態監測系統、浮體結構應力監測系統、系泊監測系統、立管監測系統和壓載控制系統 。除了海洋環境監測系統、平臺位置和姿態監測系統以外，系泊和立管等子系統中部分重點結構或器件的內部監測往往要與具體采用的設備結合，各自自成體系，但自主開發的一體化系統可通過專用接口與這些子系統進行數據交互。一體化海洋監測系統的組成見圖1。
2 監測設備及相關技術要求
一體化海洋環境監測系統所有的設備儀器都需滿足適應海洋環境的高濕度、高溫度、高鹽度和易腐蝕等要求，能適應平臺運動(尤其是傾角和加速度)的要求。對于關鍵監測參數，為確保監測數據的可靠性和冗余性滿足要求，系統需多配置一個相同的監測設備，分別布置在平臺的不同位置處。
海洋環境是造成平臺響應的主要因素，其監測內容主要包括風(風速和風向)、波浪(有義波高、平均周期和平均浪向)、海流(不同水深處的流速和流向)、環境溫度(空氣和海水)、濕度、海水鹽度、大氣壓和能見度 等。風不僅影響平臺的運動，而且影響吊機作業和直升飛機起降。測量風速和方向的儀器是風速儀，目前使用最多的是超聲波型風速計。波浪是造成平臺動態響應和疲勞損害的主要因素。測量波浪高度和周期的儀器主要是X波段雷達等。流不僅影響浮體水下部分，而且影響立管和系泊系統。測量流速和流向的主要儀器是聲學多普勒流速剖面儀(ADCP)，儀器向水中發射聲波，聲波在水中產生散射;ADCP接收散射體的回波信號，通過信號的多普勒效應頻移分析計算流速。

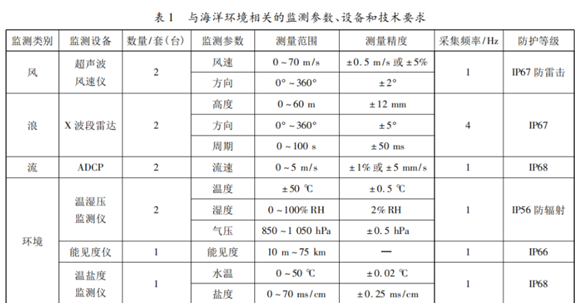

由于平臺處于深水區域，需在平臺上安裝1臺側置式水平流速儀，用于測量安裝點至水線面的流速和流向;同時，還需安裝1臺垂直(向下測量)流速儀，用于測量安裝點至海底不同水深處的流速和流向。與海洋環境相關的監測參數、設備和技術要求等見表1。

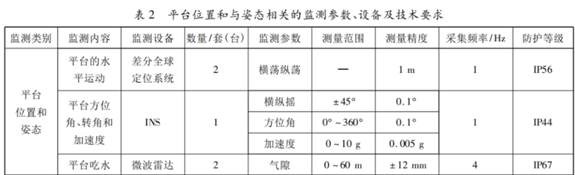

平臺位置和姿態監測系統監測的內容主要包括平臺6個自由度的運動和加速度、平臺吃水和上部甲板氣隙。平臺的位置可通過定位系統準確測量;平臺的水平運動(橫蕩和縱蕩)可通過定位系統監測值計算得到;平臺的方位角(艏向)和傾斜角(縱搖和橫搖)可通過慣性導航系統(INS)測量。平臺位置和與姿態相關的監測參數、設備及技術要求等見表2。
浮體結構應力監測系統 主要根據計算分析結果確定應力關鍵區域，從而布置傳感器。結構應力監測結果可用于校核計算分析結果，探測早期結構破壞或惡化情況，估算實際疲勞損害情況和剩余壽命。實際應用結果表明，傳統電阻應變片布置在水下容易失效。近年來，光纖應變傳感器因具有靈敏度高、耐腐蝕、頻率高、質量輕和抗電磁干擾能力強等優點而廣泛應用于復雜環境下的海洋工程結構監測中，尤其是水下監測中。光纖布拉格光柵傳感器的光柵陣列數量一般為2～10個，波長范圍一般為1510～1590nm，中心波長偏差為±0.5pm，波長精度可達到1pm。
平臺系泊監測系統 監測的內容主要包括頂部張力、平臺頂部鏈收放長度，以及頂部鏈環停留在止鏈器上的編號和停留時間。系泊纜張力和收放長度監測可直接通過系泊系統的起鏈裝置自帶的可編程序控制器(PLC)實現。一體化海洋監測系統只需提供與PLC的接口。系泊纜鏈環停留在止鏈器上的編號和停留時間可通過對系泊纜收放長度的變化進行計算得到，可用于計算系泊纜的長期損害情況和剩余壽命。該系統的監測最好是針對每根系泊纜，或每組至少監測2根，以確保冗余和相互校核。
立管是海洋油氣生產的核心部件，尤其是鋼制懸鏈線立管的疲勞損害是平臺完整性管理的重要部分。對于深水立管，監測的內容主要包括頂部張力、柔性連接頭轉角、渦激振動響應和疲勞損害等。監測設備包括在關鍵區域布置的應變片、沿長度方向布置的運動傳感器和在頂部柔性連接頭布置的轉角測量計等。對于深水部分的監測，需采用聲波傳輸技術進行信號傳輸，從而避免硬連線帶來的復雜性。
壓載控制系統用于對所有的壓載艙進行加載和卸載操作。平臺在位作業時，通過壓載系統調整平臺姿態。壓載控制系統主要監控所有艙室的液位，以及閥門、泵和水密門/通道等的狀態等。壓載控制系統一般自成系統，但其監控顯示一般需集成到一體化海洋監測系統中。
一體化海洋監測系統除了監測傳感器及附屬設備設施(電纜、接線盒和支架等)以外，一般還包括控制室和操作臺設備，如控制機柜、服務器、網絡交換機、信號調解器和電源供應分配模塊等。為保證平臺在臺風撤離期間能采集到重要的環境和平臺響應數據，系統需配備不間斷電源，供電時間應不少于72h。
3數據采集及存儲方案
半潛式生產平臺一體化海洋監測系統將用于收集、顯示和備份/存檔所有子系統實時監測的數據。這些數據來自監測儀器的模擬信號或數字信號。布置于機房的服務器將作為采集主機，備用服務器作為冷備份主機。儲存在服務器中的數據既包括直接監測到的數據，如風速、風向等，又包括間接計算得到的數據，如通過定位系統監測的數據計算得到的平臺位移和通過氣隙監測的數據計算得到的平臺吃水等。為實現遠程監控和“互聯網+”數據共享，一體化海洋監測系統的數據與平臺上其他監測控制系統的數據綜合到一起，形成“平臺數據中心”，通過衛星通信傳輸給陸基數據中心。監測系統各設備的采集頻率一般不同。例如:系泊系統張力含16個通道，采集頻率為0.5Hz;平臺姿態含9個通道，采集頻率為1Hz等。實時監測的數據通過基本的過濾清洗操作之后保存在服務器上的數據庫中，記錄頻率統一為1Hz。監測數據的類型一般為浮點數，存儲小數點位數一般根據測量精度和實際需要而定，例如:溫度和壓力采用1位小數;風速、流速和浪高等采用2位小數;全球定位系統坐標至少需要6位小數等。
4 智能化功能開發
半潛式生產平臺對環境極為敏感，立管安全作業依賴于系泊系統的完整性。因此，一體化海洋監測系統將平臺姿態預報功能嵌套集成在軟件中，用于指導現場作業，提升平臺的安全性和可靠性。
姿態預報是指基于平臺大量的時域耦合計算統計和擬合結果，根據實時監測或預報的環境數據預估平臺響應，從而實現在臺風來臨前對平臺惡劣響應的預報和評估，提前做好相應的準備。預報結果為一個中心值，以及在給定的置信度(90%)下的置信區間，平臺姿態智能化預報算法流程具體如下:
1)根據風速和流速，以及平臺環境荷載系數、系泊系統剛度曲線等計算平臺姿態響應均值;
2)根據時域耦合計算統計結果擬合得到動態修正系數和波高計算平臺響應;
3)基于預報與實測數據存在差異的歷史數據，通過自學習得到相應的預估誤差修正系數，進而得到最終的平臺姿態預報結果。
5監測系統軟件集
成為避免相互孤立，一體化海洋監測系統通過網絡將各監測子系統的數據集成在一起，通過統一的軟件展示，從而使作業人員能綜合評價平臺的整體狀態。該軟件包含數據采集模塊、數據顯示和分析模塊和智能化預報模塊等3部分。 為使作業人員對平臺實時姿態有直觀的了解，從而支持作業決策，該軟件還將對平臺的實時姿態進行三維動畫顯示。
1)數據采集模塊將安裝于機柜的服務器上，其主要功能將包括:
(1)監控每臺傳感器的運行狀態;
(2)實時對每臺監測傳感器進行數據采集、過濾和清洗，并將所得結果同步記錄于數據庫中;
(3)定義與平臺相關的“常量”，并計算“間接”數據通道;
(4)對數據進行儲存管理和備份存檔管理。
2)數據顯示和分析模塊將安裝于操作臺的計算機上，其主要功能包括:
(1)提供友好的人機交互界面;
(2)對監測數據用圖像和表格形式進行可視化顯示;
(3)對歷史數據進行時間序列顯示和統計分析;
(4)對異常信號進行預警;
(5)自動產生日報和月報等。
3)智能化預報模塊與數據顯示和分析模塊集成在一起，其主要功能包括:
(1)根據實測(或預報)的環境數據和用戶設置的置信度，通過算法預估平臺的姿態中心值和置信區間;
(2)可視化顯示平臺實際的姿態和預估的姿態;
(3)基于歷史數據(預估姿態與實測姿態的差異)，通過自學習計算得到和保存預估誤差修正系數。
當前我國的海上油氣開發正逐步由淺海走向深海，已開始采用技術先進的深水浮式生產平臺。一體化海洋監測系統是確保深水浮式平臺安全運營的重要裝備之一。本文以我國南海陵水氣田的“深海一號”半潛式生產儲油平臺為研究對象，綜合海洋監測技術和信息技術，進行了一體化海洋監測系統總體技術方案設計，新增了智能化預報和決策監測軟件模塊。該深遠海平臺一體化監測系統的開發有助于我國海洋平臺監測網絡化信息管理平臺建設，為海洋工程的科研、設計、生產、運維和完整性管理提供服務。
