深遠海風電具有資源豐富、利用小時數高、不占用陸上土地等優勢，對于推動實現碳達峰碳中和具有重要意義。以深遠海風電為核心的海上能源島，通過“海上風電+”的融合發展模式，能夠提高海域綜合利用率，提升整體效益，降低開發成本。 建設以深遠海風電為核心的能源島，涉及漂浮式海上風電等能源開發技術、電制氫(氨)等能源綜合利用技術、柔性直流輸電和管道輸氫等能源外送技術。介紹以深遠海風電為核心的能源島總體構成，比較分析適用于深遠海風電為核心的能源島大規模能源外送的輸電技術，分別測算了匯集1000MW漂浮式海上風電的能源島通過柔性直流送電的成本，以及電制氫后通過管道輸氫的成本，并將輸電成本與輸氫成本進行了比較。通過比較分析，以深遠海風電為核心的海上能源島適宜選擇柔性直流輸電技術或者管道輸氫作為能源外送方案。 測算結果表明，在2023年、2030年和2050年，輸送距離為100~200km時柔性直流輸電方案的經濟性均要優于輸氫方案。 輸電方案與輸氫方案的選擇需綜合考慮成本和登陸地區的消納能力。預計在2050年，離岸100~200km不同比例的電氫混合外送綜合成本在0.18~0.27元/(kW•h)之間，與西部北部風光新能源基地、西南水風光基地外送東部的成本相比具有競爭力。
引言
深遠海蘊含豐富的風能等可再生能源資源，一般在離岸距離70km以上，開發約束小。近年來隨著漂浮式風電等技術不斷突破，海上風電正逐步向深遠海推進。深遠海風電面臨開發和外送成本高、施工和運維困難等挑戰。能源島作為海上風電的大規模匯集中心，通過“海上風電+”的融合發展模式，與海上光伏、海上風電制氫、海水淡化、海洋牧場、海洋油氣田、大數據中心等技術和產業協同發展，能夠提高海域綜合利用率，提升整體效益，降低開發成本。 以深遠海風電為核心的能源島，可以作為海上能源基地構建海上能源互聯網，推動深遠海風電基地規模化發展。
海上能源島涵蓋多專業、多學科、多種技術方向。國內外對于風機大型化、智能運維、友好并網等海上風電關鍵技術進行了深入研究，對于海上風電融合發展模式、海上風電對海洋生態的影響也進行了分析探討，但是對于以海上風電為核心的能源島總體方案、關鍵技術、經濟性等方面仍缺乏研究。目前尚無海上能源島工程應用。比利時計劃開發全球首個能源島項目，在距離比利時海岸45km的北海區域，開發一個占地約285Km2的海上能源島，匯集3.5GW的海上風電，預計在2030年滿足比利時電力需求的15%。國內近幾年開展了一些“海上風電+”的示范項目，如“海上風電+海洋牧場+海水制氫”示范項目等，幾個海上能源島示范項目也在規劃之中。
構建以深遠海風電為核心的能源島需要加快突破以漂浮式海上風電為主體的深遠海能源開發技術，以柔性直流輸電(VSC-HVDC)、管道輸氫為主的能源外送技術，以及電制氫、海水淡化、海洋牧場等海上能源綜合利用技術。本文圍繞能源島能源外送方案經濟性開展研究，重點對能源島輸電與輸氫方案的成本分析和比較，測算了不同比例下電氫混合外送的綜合成本，為能源島開發與建設提供參考。
0 1 以深遠海風電為核心的海上能源島構成
深遠海是指水深大于50m、離岸距離大于70km的海域。以深遠海風電為核心的能源島，是基于自然島或人工島，對漂浮式海上風電、海上光伏、海洋能等多種海洋能源資源進行匯集、送出和綜合利用，實現百分百清潔供能的零碳島， 如圖1所示。

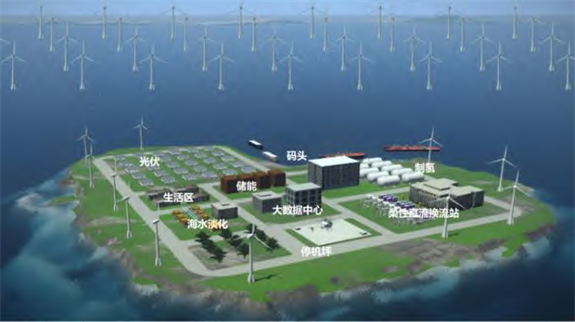

圖1 以海上風電為核心的能源島立體示意
海上風電基礎可以設置網箱養殖，與海洋牧場實現協同發展。能源島上可設置光伏發電區、柔直換流站區、制氫儲氫區、海水淡化區、儲能區、大數據中心區，以及碼頭、停機坪、生活區域等。能源島可以為附近的油氣平臺供電。能源島通過“海上風電+”的融合發展模式，讓海上光伏、海上風電制氫、海水淡化、海洋牧場、海洋油氣田、大數據中心等技術和產業協同發展，能夠提高海域立體空間的綜合利用率，提升項目整體效益，降低開發成本，未來可作為海上制氫基地、海水淡化中心和海洋生態產業示范區。 建設以深遠海風電為核心的能源島，涉及的關鍵技術包括漂浮式海上風電等能源開發技術、電制氫(氨)等能源綜合利用技術、柔性直流輸電、管道輸氫等能源外送技術，關鍵技術體系如圖2所示。

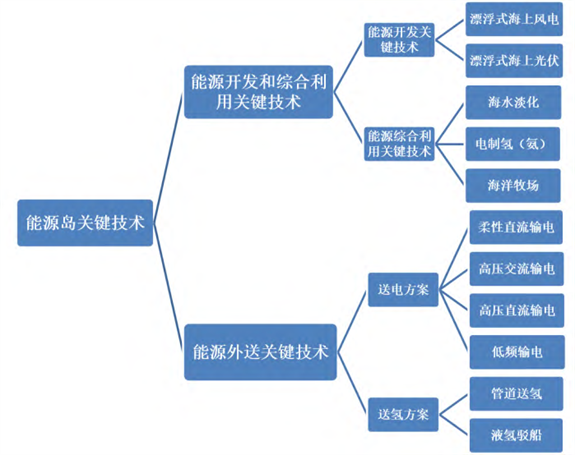

圖2 以深遠海風電為核心的能源島關鍵技術體系
0 2 輸電方案選擇與經濟性分析
能源開發、綜合利用和能源外送是海上能源島的核心功能。 大規模海上風電經海纜匯集到能源島，與光伏、儲能等多能互補后，一部分電能為海洋牧場、海上油氣平臺，以及能源島上的海水淡化、大數據中心供電，大部分電能通過柔性直流等輸電方式、或制氫后通過輸氫管道外送后，到達岸上的負荷中心，如圖3所示。

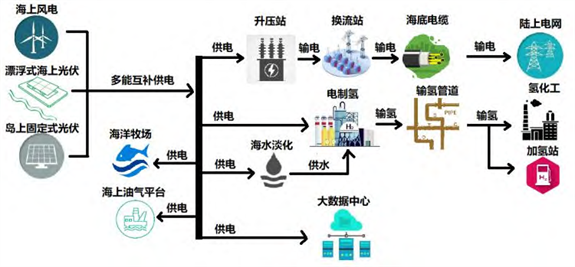

圖3 能源島能源流向示意
2.1 輸電方案選擇

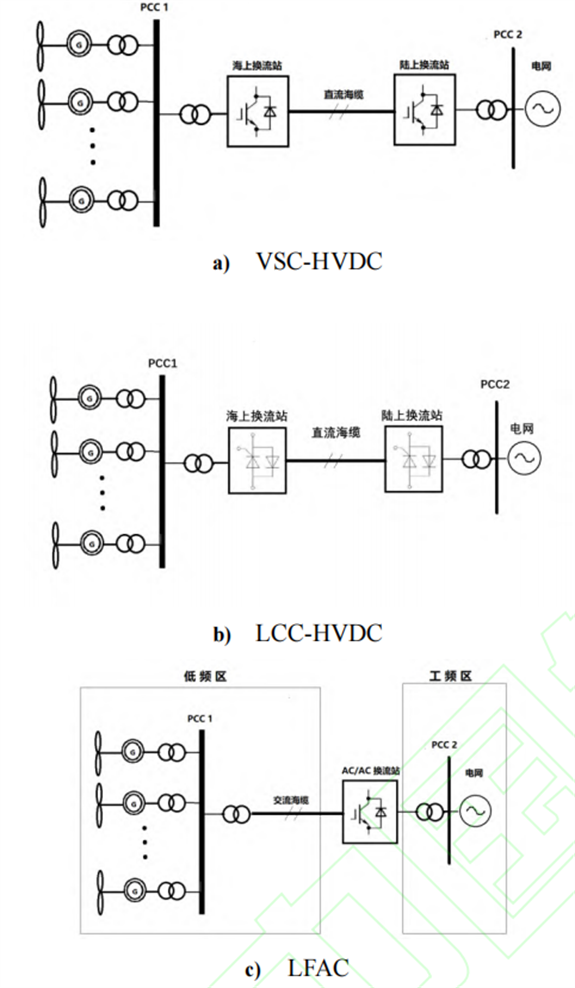

以經濟高效、技術可行的方式將能源外送到負荷中心，是實現能源島經濟效益的關鍵。 海上輸電方案主要包括工頻高壓交流輸電((high voltage alternating current, HVAC)、柔性直流輸電(voltage source converter-based high voltage direct current，VSC-HVDC)、電網換相換流器高壓直流輸電(line commutated converter based high voltage direct current, LCC-HVDC) 、 低 頻 輸 電 ( flexible low-frequency transmission，LFAC)等方式。工頻高壓交流輸電受電纜充電電流和充電功率的限制，電壓等級越高，充電電流越大，因此傳輸距離有限，一般適用于離岸小于70km，容量小于400MW的近海風電場送出。柔性直流輸電系統具有自關斷、不易發生換相失敗、可接入無源網絡、可靈活獨立控制有功功率和無功功率等特性，具備黑啟動能力，能使海上風電場與并網交流系統異步聯網，并抑制故障傳播，適合大規模海上風電外送，在國內外已有多項投運工程。 LCC-HVDC相比VSC-HVDC成本更低，功耗更小，但是不具有黑啟動能力，容易發生換相失敗，導致風電場功率無法送出，目前尚無海上風電通過LCC-HVDC外送的案例。低頻輸電(包括分頻輸電)在理論基礎、仿真計算等方面進行了深入研究，進行了物理實驗驗證，正在示范應用階段，在國內已有2個示范工程。深遠海風電采用VSC-HVDC、LCC-HVDC、LFAC外送示意如圖4所示。
圖4 基于不同輸電技術的深遠海風電外送示意

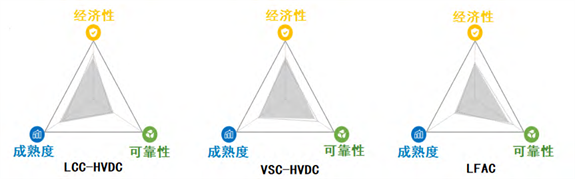

通過技術成熟度、運行可靠性、項目經濟性3個指標來評估3種輸電技術的結果如圖5所示。綜合考慮技術可靠性、經濟可行性、現場應用規模等因素，VSC-HVDC是目前最適合深遠海風電為核心的海上能源島的輸電方案。與已投運的海上風電通過柔性直流外送項目相比，由于海上風電接入的升壓變、換流站建在能源島上，不需要建設海上平臺，節省了材料和安裝施工等費用，因此初始投資和運維費用都會降低。
圖5 高壓直流輸電技術、柔性直流輸電技術、低頻交流輸電技術的綜合評估示意
2.2 輸電方案總體結構

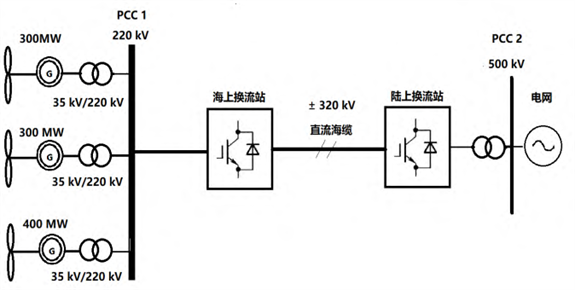

以總裝機容量1000MW的漂浮式海上風電為例，水深為60m，離岸距離分為100km、150km和200km情景。1000MW的海上風電項目分為300MW、300MW和400MW分批建設。3個海上風電場的風機集群通過35kV交流集電海纜接入海上能源島的35kV/220kV升壓變。升壓變包括35kV/220kV、180MV•A升壓變4組，35kV/220kV、240MV•A升壓變2組。然后經海上能源島的換流站進行AD/DC變換后，采用±320kV直流海纜送出。直流海纜選擇1600mm2、雙回±320kV，傳輸距離分為100km、150km和200km。直流海纜到岸后經過±320kV/500kV的陸上換流站進行DC/AC變換后，接入500kV的交流電網，如圖6所示。
圖6 基于柔性直流技術的輸電方案結構
2.3 輸電方案初始投資和運營費用
輸電方案的主要一次設備包括位于海上能源島的升壓變、換流站，以及直流海底電纜、陸上換流站和連接變。 一次設備的主要參數和造價如表1所示。

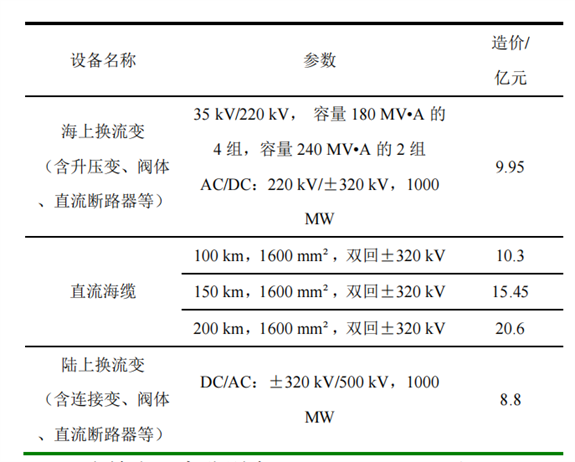

表1 基于柔性直流技術的輸電方案參數和造價
當輸電距離分別為100km、150km和200km時，一次設備初始投資分別為29.05億元、34.2億元和39.35億元。采用柔性直流輸電方案的初始投資隨著輸送距離增加呈上升趨勢。 財務費用方面，貸款比例為70%，利率為4.9%，折現率為5%。當輸電距離分別為100km、150km和200km時，輸電方案總利息費用分別為6.72億元、7.92億元和9.11億元。運維費用方面，海上能源島升壓站運維費率取設備造價的0.5%，海上能源島換流站運維費率取設備造價的1%，陸上換流站運維費率取設備造價的1%。直流海纜運維費率取值2%。海上能源島升壓站損耗取值0.04%，海上能源島換流站損耗取值1.14%，陸上換流站損耗取值1.17%，直流海纜損耗率每100km按照0.67%計算。海上換流站、海上升壓站、陸上換流站的年運維費用分別為930萬元/年、32.5萬元/年、880萬元/年。當輸電距離分別為100km、150km和200km時，一次設備年運維費用(折現前)分別為3902.5萬元、4932.5萬元和5962.5萬元。
2.4 輸電方案的平準化度電成本
柔性直流輸電的平準化度電成本(LCOE)計算公式為
式中：CA代表初始總投資，主要包括海上升壓站、海上換流站、陸上換流站、直流海底電纜等項目固定資產投資，單位億元;OPi代表第i年的經營性支出，包括燃料費用、運維成本和利息支出，單位億元;N代表項目運營年限，單位年;r代表折現率，不同國家和地區的折現率取值不同，一般按照3%~8%取值，單位%;Vr代表固定資產殘余價值，一般按照0~5%的資本支出考慮，計算中取值5%。AEi代表第i年的到岸輸電量，等于每年的漂浮式海上風電場等電源的發電量減去海上能源島升壓站、海上能源島換流站、陸上換流站、直流海底電纜的輸電損耗?？紤]傳輸損耗的柔性直流方案的終端送電量如表2所示。

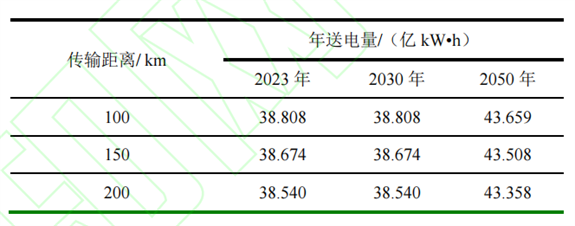

表2 柔性直流輸電方案每年到岸送電量
當前海上風電柔性直流外送成本估算主要參考已投運的示范性項目。示范性項目設計冗余較大，造價偏高，在商業推廣階段必然會減少設計方案的冗余度，總體成本也將相應降低。 另外，柔性直流的關鍵裝備閥體和直流斷路器未來可能打破技術壟斷局面，技術和設備充分競爭，推動柔性直流技術不斷成熟，進一步在大范圍應用，預計深遠海風電采用柔性直流輸電成本將快速下降 。該情景下柔性輸電方案的度電成本如表3所示，其中到岸成本是考慮漂浮式海上風電與柔性直流輸電的總成本。目前漂浮式風電項目造價約為25000元/kW，LCOE為0.64元/(kW•h)。預計到2030年，漂浮式風電單位造價將下降至11000元/kW左右，LCOE下降至0.28元/(kW•h)。

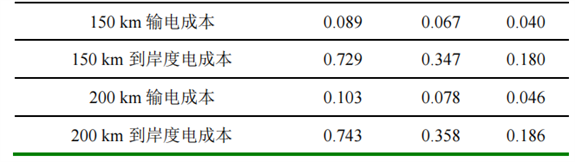

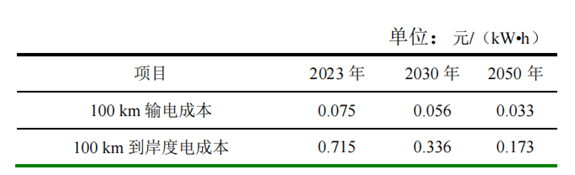

表3 技術快速進步情景下能源島采用柔性直流輸電方案的成本
0 3 輸氫方案經濟性分析
3.1 初始投資計算
目前電解水制氫裝置一般是 MW級。堿性電解水制氫技術(alkaline water electrolysis,AWE)國內外成本普遍在4.5kW•h/m3。目前國內可以生產最大1000m3/h的電解槽。中國質子交換膜電解槽制氫技術(proton exchange membrane electrolyzer,PEMEC)仍然在技術開發階段，單臺PEMEC制氫設備產氫量為0.5~50m3/h。本研究采用2種電解水制氫路線用于估算制氫成本。2023年成本計算全部基于AWE技術。計算2030年成本時，預計2種制氫技術各占一半市場。計算2050年成本時，預計以PEMEC技術為主體。電解槽的年產氫量計算公式為
式中：????為每年電解槽制氫量，萬t;??W為風電裝機容量，MW;t是風電年發電小時數，h;??為電解水制氫效率，kW•h/kg。氫氣密度取值0.0899kg/m3?？紤]制氫技術進步的年產氫量和相關參數如表4所示。

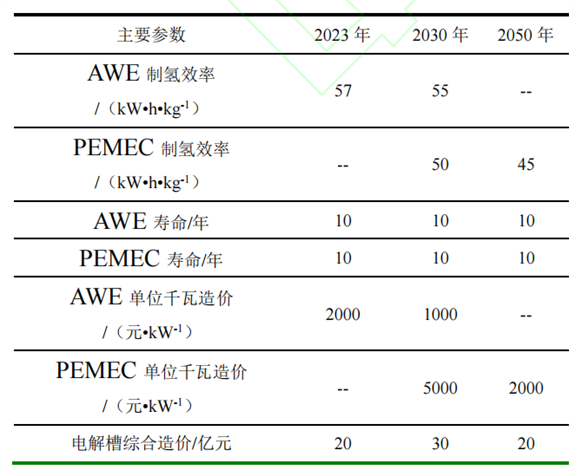

表4 考慮技術進步的電解水制氫相關參數
考慮海上施工費用，海底管道輸氫方式成本估算為600萬元/km。100km、150km和200km管道輸氫的造價分別為6億元、9億元和12億元。氫氣運輸過程中有損耗，2023年、2030年和2050年的每百公里輸氫損耗分別取值5%、1%和0.5%。漂浮式海上風電年利用小時數為4000h，當漂浮式海上風電全部用于制氫外送時，考慮電解水制氫技術進步情景下2023年、2030年和2050年的年產氫量分別為7.02萬t、8萬t和10萬t。
3.2 運營費用計算
運營費用方面，電解水制氫的水耗目前約為每kg氫氣消耗20kg水，海水淡化成本按照目前5元/m3計算。電解槽維護費率為0.5%，100km、150km和200km輸氫管道維護管理費分別為247萬元/年、371萬元/年、494萬元/年。 財務費用方面，貸款利率、貸款比例、折現率等財務參數與柔性直流輸電外送方案一致。目前制氫系統財務總費用折現后為7.47億元，100km、150km和200km輸氫管道的財務總費用折現后分別為1.39億元、2.08億元和2.78億元。
3.3 輸氫方案的平準化度電成本
平準化制氫成本(LCOH)計算公式為
??????代表第i年到岸的產氫量，等于每年海上能源島的產氫量減去傳輸損耗量，單位是kg。與式(1)不同之處在于，由于輸氫方案包括電解加運輸每千克氫氣的成本，LCOH的單位是元/kg，因單位不同，與柔性直流的LCOE無法直接比較。1kg氫完全燃燒的熱值相當于39.722kW•h的電能，因此可以根據單位熱值想等做轉化，計算輸氫方案傳輸單位熱值的成本，單位也為元/kWh。計算結果如表5所示，隨著漂浮式風電度電成本的快速下降，如果漂浮式風電2050年的LCOE達到0.14元/(kW•h)，制氫加100m管道輸氫的總成本是10.6元/kg，與7~11元/kg的陸上綠氫成本相比具有競爭力。2023年、2030年、2050年100km輸氫方案的成本分別為1.07、0.54、0.27元/(kW•h);150km輸氫方案的成本分別為1.08、0.54、0.27元/(kW•h);200km輸氫方案的成本分別為1.10、0.55、0.28元/(kW•h)。根據測算結果，距離增加100km，輸電成本僅增加0.01元/(kW•h)，輸氫管道距離增加對成本影響不大。

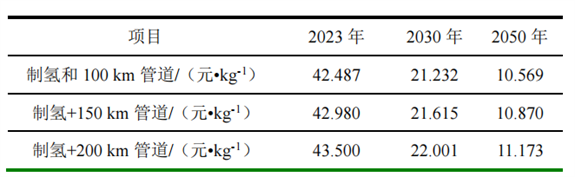

表5 不同離岸傳輸距離的制氫與輸氫總成本
04 電氫混合外送方案經濟性分析
4.1 輸電方案與輸氫方案的成本比較
在離岸距離相同的情況下，將基于柔性直流的輸電方案與制氫輸氫的方案進行比較。首先將單位統一化，根據單位熱值的到岸成本比較二者的經濟性。二者的到岸成本如表6所示，無論是100km、150km還是200km，在2023年、2030年和2050年柔性輸電方案的經濟性都要優于輸氫方案。

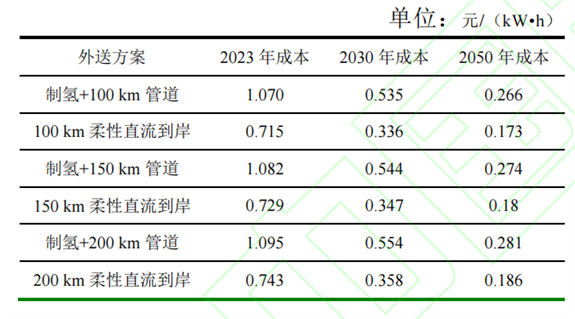

表6 不同離岸輸氫與輸電方案的成本比較
選擇輸電方案或者輸氫方案，不僅要考慮單位熱量的到岸成本，也要考慮登陸地區的消納能力。對于輸氫方案，1000MW海上風電如果全部用來制氫外送，2023年、2030年和2050年的氫產量分別約是7萬t、8萬t和10萬t，如果陸上區域?qū)涞南{需求較大，且綠氫售價較高，可以考慮優先輸氫方案。對于輸電方案，2050年離岸100km、150km和200km情景下，海上能源島的每年外送電量分別是43.7億kW•h、43.5億kW•h、43.4億kW•h，對于中國東部沿海等發達區域來說，海上能源島的外送電都能夠在登陸點實現本地消納。
4.2 電氫混合外送成本測算 通過成本對比分析，輸電方案比輸氫方案更具有經濟性。但是對于匯集5000MW甚至更大規模海上風電的海上能源島，將能源全部制氫外送或全部送電可能面臨就地消納困難等問題，因此需要充分考慮負荷需求，將部分能源采用制氫和管道輸氫的方式外送，部分考慮采用柔性直流輸電方案，即采用電氫混合外送模式。 在電氫混合外送模式下，以輸送距離為200km為例，按照海上能源島外送10%氫和90%電、30%氫和70%電、50%氫和50%電、70%氫和30%電、80%氫和20%電的幾種場景，分別計算電氫混合外送方案的綜合成本。2023年不同比例的電氫混合外送綜合成本在0.78~1.06元/(kW•h)之間，2030年不同比例的電氫混合外送綜合成本在0.38~0.53元/(kW•h)之間，2050年，離岸距離為200km時，不同比例的電氫混合外送綜合成本在0.20~0.27元/(kW•h)之間，如圖7所示。

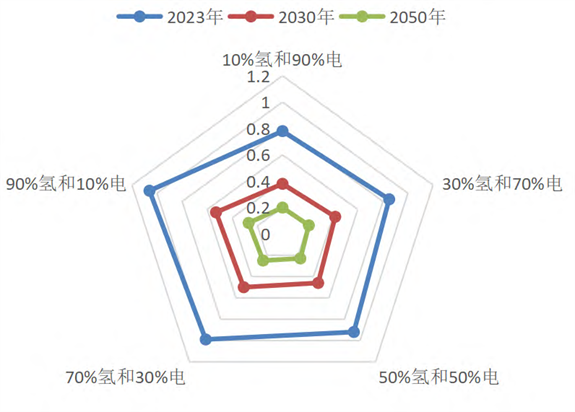

圖7 離岸200km的電氫混合外送方案綜合成本
由結果可見，隨著送氫比例的增加，電氫混合外送的綜合成本逐步提高。 目前電氫混合外送成本較高，2030年后，電氫混合外送成本開始具備經濟性。 2050年，100~200km不同比例的電氫混合外送綜合成本在0.18~0.27元/(kW•h)之間。2050年西南水風光基地特高壓外送東部地區的到網電價為0.37~0.39元/(kW•h)，西部北部風電基地特高壓外送東部地區的到網電價為0.18~0.25元/(kW•h)，西部北部光伏基地特高壓外送東部地區的到網電價為0.16~0.22元/(kW•h)。經比較，2050年，以深遠海風電為核心、離岸100~200km的海上能源島采用不同比例的電氫混合外送，綜合成本不僅與東部地區火電上網電價相比均具有競爭力，與西部北部風光新能源基地、西南水風光基地外送東部的成本相比也具有競爭力。
05 結論
本文介紹了以深遠海風電為核心的能源島總體構成，比較分析了輸電方案和輸氫方案的經濟性，測算了電氫混合外送的綜合成本，結論如下。
1)以深遠海風電為核心的海上能源島，是基于自然島或人工島，對漂浮式海上風電、海上光伏、海洋能等多種海洋能源資源進行匯集、送出和綜合利用，實現百分百清潔供能的零碳島。 建設深遠海風電為核心的能源島，涉及的關鍵技術包括漂浮式海上風電等能源開發技術、電制氫(氨)等能源綜合利用技術、柔性直流輸電和管道輸氫等能源外送技術。
2)以匯集1000MW漂浮式海上風電的能源島為例，當離岸距離分別為100km、150km和200km時，采用柔性直流輸電的一次設備初始投資目前分別為29.05億元、34.2億元和39.35億元， 預計2050年輸電成本將分別下降到0.033元/(kW•h)、0.040元/(kW•h)、0.046元/(kW•h)。
3)預計2050年，當離岸距離分別為100km、150km和200km時，1000MW漂浮式海上風電制氫并通過管道輸氫的成本分別為0.27、0.27、0.28元/(kW•h)。 輸氫管道距離增加對成本影響不大。
4)在2023年、2030年和2050年，100~200km輸送距離時，柔性直流輸電方案經濟性均優于輸氫方案。 選擇輸電方案或輸氫方案，需要重點考慮單位熱量的到岸成本和登陸地區的消納能力。
5)2030年后，電氫混合外送成本開始具備經濟性。 2050年，100~200km不同比例的電氫混合外送綜合成本在0.18~0.27元/(kW•h)之間。不僅與東部地區火電上網電價相比均具有競爭力，與西部北部風光新能源基地、西南水風光基地外送東部的成本相比也具有競爭力。
作者簡介 劉鐘淇： 全球能源互聯網發展合作組織，高級工程師，博士，從事新能源開發與利用、能源轉型、農村能源等研究 劉耀，侯金鳴： 全球能源互聯網發展合作組織
