⒈數據采集與預處理
為了有效地進行海上風電場水下結構物的檢測與分析，首先需要采集高質量的多波束側掃聲吶數據。在此研究中，選用了一款具有高分辨率和寬掃描范圍的多波束側掃聲吶設備進行數據采集。在實際操作過程中，通過合理設置設備參數如發射頻率、脈沖寬度等，以及調整航行速度和線間距等航測因素，以確保采集到的聲吶數據具有較高的空間分辨率和較大的覆蓋范圍。多波束側掃聲吶數據采集原理如圖1所示。

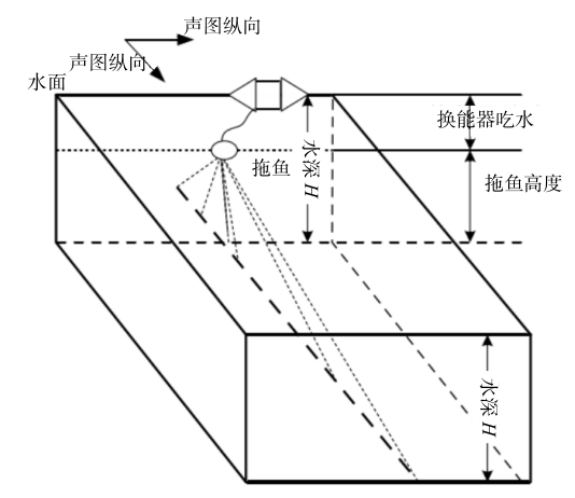

圖1 多波束側掃聲吶數據采集原理圖
數據采集完成后，需要對原始聲吶數據進行預處理，以減小噪聲影響并提高后續分析的準確性。預處理步驟包括以下幾個方面：⑴對原始數據進行時間同步和航跡校準，確保數據在時間和空間上的準確性;⑵利用去噪算法，對數據進行降噪處理，提高數據質量;⑶對數據進行柵格化處理，將聲吶數據轉換為規則的柵格數據，便于后續的特征提取和分析;⑷根據水深、設備參數等因素，對數據進行放大或衰減處理，以消除水深對回波強度的影響。經過上述預處理步驟，得到了清晰、連續且具有較高信噪比的多波束側掃聲吶數據，為后續的水下結構物檢測與分析奠定了基礎。
⒉水下結構物特征提取
為了對海上風電場水下結構物進行有效檢測，需要從多波束側掃聲吶所獲得的原始數據中提取關鍵特征。首先，對原始數據進行降噪處理?；陔p邊濾波算法，可以有效地保留邊緣信息的同時去除數據中的噪聲。然后，通過形態學濾波對提取的結構物進行形狀優化，排除非結構物的干擾因素。接下來，提取水下結構物的幾何特征，包括長度、寬度、高度、面積、周長等。這些特征可以用于區分不同類型的結構物并幫助定位。通過構建卷積神經網絡(CNN)模型，利用大量標注數據進行訓練，使模型能夠自動學習并識別水下結構物的特征。
⒊結構物分類與定位
為實現海上風電場水下結構物的準確分類與定位，此研究提出了一種基于多波束側掃聲吶數據的結構物分類與定位方法。該方法主要包括以下幾個步驟：
⑴基于提取的水下結構物特征，利用支持向量機(SVM)算法對結構物進行分類。根據已知的結構物類型(如風電塔基、海纜、錨鏈等)建立訓練樣本庫，將特征向量輸入SVM模型進行訓練。然后，將預處理后的多波束側掃聲吶數據輸入訓練好的SVM模型，實現對未知結構物的分類。
⑵采用改進的RANSAC算法進行結構物定位。針對多波束側掃聲吶數據的特點，對RANSAC算法進行改進，提高算法的魯棒性和定位精度。在已知結構物分類的基礎上，利用改進的RANSAC算法估計結構物的位置參數。
⒋檢測結果的可視化表示
為了直觀展示多波束側掃聲吶在海上風電場水下結構物檢測中的效果，文章采用了可視化表示方法對檢測結果進行展示?？梢暬硎痉椒òǘS地圖、三維立體模型及動態演示等形式。在二維地圖上，將檢測到的水下結構物位置以不同顏色的點表示，顏色代表不同類型的結構物，如基礎、輸電線路等。同時，利用表格列出每個結構物的具體位置、尺寸、形狀等參數。
多波束側掃聲吶技術在海上風電場水下結構物運維中的應用
⒈用于水下結構物的狀態評估
基于多波束側掃聲吶技術，對水下結構物進行定期檢測，獲取風電場海底基礎設施的高分辨率圖像，通過對這些圖像進行特征提取和分析，實現對水下結構物的狀態評估，評估內容包括結構物的腐蝕、磨損、裂縫、沉積物積累等。同時，通過對連續時間段的檢測數據進行對比分析，監測結構物的變化趨勢及可能存在的風險因素。基于多波束側掃聲吶技術的檢測結果，可以為風電場運維人員提供直觀、可靠的水下結構物狀態信息，有助于及時發現潛在問題，提高設備安全性能。此外，系統性的狀態評估與監測還能為后期的風電場維護和維修工作提供數據支持，降低風險和成本。
⒉為風電場運維決策提供支持
基于多波束側掃聲吶的海上風電場水下結構物檢測與分析方法，能夠提供精確的結構物定位信息，幫助運維人員迅速找到目標區域，減少水下巡檢時間和成本。通過對水下結構物特征進行提取和分類，運維人員可以識別出潛在的損壞或風險區域，提前采取必要的維護措施，確保風電場的正常運行。此外，該方法還有助于運維人員優化維修計劃，合理分配維修資源，通過對檢測結果的長期監測和分析，可以發現結構物的損壞趨勢和潛在問題，為風電場運維決策提供科學依據。
