1 海上風電場特點
1) 海上環境高溫差、高濕度、高鹽霧,常受雷電和臺風侵襲影響,運行環境惡劣,機組設備發生故障的概率高。
2) 裝機規模較大,風電機組眾多,分布海域廣闊,巡檢十分不便。
3) 風電機組離岸距離遠。受制于氣候、交通工具的約束,可達性差,運維難度大,且成本較高。
4) 風電機組無人值守。海上升壓站通常無人值班,需由陸上集控站遠程監管,其自動化水平以及通信的可靠性要求很高。
2 海上風電機組監控系統現狀
海上風電機組監控系統的通訊協議,目前大都是廠家內定;相互不兼容,接入升壓站的監控系統困難,難以在陸上集控站實現統一的監控與管理;主、輔設備設施的各個監控子系統,各自相互獨立,導致運維管理不便等諸多問題。主要體現在以下幾個方面。
1) 風機控制系統的通信協議,廠家內定而且不開放。
2) 機組數字化、智能化程度低,缺乏簡單高效的遠程運維管控手段。
3) 風電機組、箱變的監控子系統,相互獨立;機組之間信息共享也不足,協調控制不便。
4) 塔筒塔架內外輔助設施的監控子系統多,相互獨立,監管煩瑣;還有覆蓋不全、功能不完善、信息格式不規范等問題,信息無法有效共享。
3 智慧型監控管理一體化系統體系架構
設備設施的數字化、智能化是遠程智慧化調控、管理、運維的基礎。主輔設備設施的智能化監控、全面感知的設備狀態在線監測、智能無人機器的自主巡檢、全景式的視頻監視及“大云物移智”等新技術的快速發展和廣泛廣用,為海上風電機組的主輔全面綜合監管與運維,提供了關鍵技術支撐。

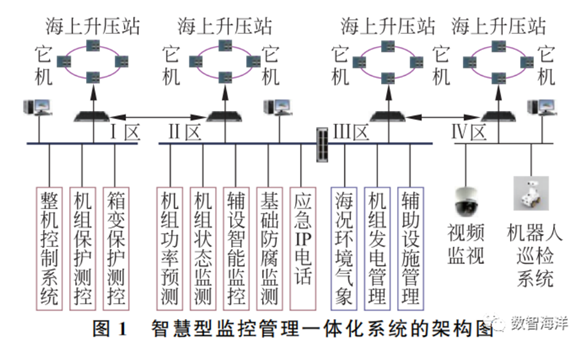

海上風電機組智慧型監控管理一體化系統將風電機組的主輔設備以及塔架塔筒內外的輔助設施作為一個監控整體,把各個監控子系統納入到統一的信息平臺中,實現互聯互通。 充分應用智能傳感、智能監控、視頻監視、遠程通訊等技術,實現機組的主輔設備、基礎環境以及安全防護的遠程統一監控和管理。海上風電機組智慧型監控管理一體化系統的體系架構(不含海、陸站控系統間的通信以及陸上站集中監控管理后臺等),如圖1所示。
在風電機組的機艙、塔基內外布置了各種智能化設備采集,通信距離短則幾m,長則達幾百m。智能、智能化終端、狀態在線監測、視頻監視、IP網絡電話等裝置,均通過網絡接口或通信轉換裝置,接入風電機組的一體化系統。各機組的系統通過環網交換機、光纖環網接入到海上升壓站的綜合監控管理一體化系統;在升壓站進行信息匯集后,接入陸上集控站的全場綜合監控管理一體化系統。陸上集控站還留有與發電集團的遠程區域集控中心的接口。
4 智慧型監控管理系統主要技術特征
4.1 海上風電機組的智能化監控
風電機組的監控系統是一個分布式控制系統,實時監測機組、電網的運行數據以及氣象、環境的情況,對機組進行各種運行方式的調控。主要由主控、變槳、偏航、變流等主模塊組成,具有監測、調控以及保護功能。主控系統的核心任務是協調變槳、偏航和變流器等系統的工作,包括變流器控制、變槳控制、偏航控制、功率優化控制、運行狀態調節以及機組配套輔助設備的控制,在確保機組安全可靠運行的同時,根據風速和風向的變化,對機組進行自適應調節,提高機組的運行效率和發電質量。
能主動感知、思考、判斷和決策的智能化風電機組,采用先進的測量、數據智能分析、基于專家智慧的決策算法、主動性能控制以及智能控制等多項技術,準確地感知自身狀態和外部環境,通過優化運行方式和智能調整控制策略,盡量運行在最佳工況點。不同區域的風,狀態不同;葉片旋轉到不同角度,所受到的載荷也不同;惡劣的風還會危害到機組的壽命。采用激光雷達測風技術,為機組裝上智慧的眼睛,機組提前感知前方的風況信息,在空間上識別多變的風;結合為機組裝上的智能大腦,使機組能夠更快地適應風速的變化。智能控制與激光雷達測風技術相輔相成,使基于點風的控制升級成基于面風的智能控制。
智能機組像人一樣感知自身工作狀態,同時結合準確的風功率預測,智能調節機組的功率,實現機組性能優化。機組智能化與遠程調控計算結合,使智能機組變成智能機組群;場群控制利用先進的傳感技術,實時監測機組關鍵部件的狀態參數,通過變槳自適應、偏航自校正等最大功率追蹤調控手段,提高單機發電量;同時結合場景諸多因素,通過機組之間的信息共享,統籌整個風場內的機組調控,充分挖掘全場發電潛能。智能風電場進行網源協調控制,實現全場的全局優化控制目標。
海上風電機組是一個機、電、液一體化的智能化設備組,除了風機、電機的控制外,還有齒輪箱、制動器以及水冷、加熱等設備的智能化控制。
4.2 狀態監測及故障遠程智能診斷
海上風電場環境惡劣,在雷電、鹽霧腐蝕以及高濕度、冰荷載情況下,部件失效加快,機械與電氣故障率較高。設備故障后處理模式存在過度維修或失修風險;是否立即修復,還取決于天氣、船只等因素。臺風、海浪、潮汐等海洋氣候環境,人員可及性差,運維作業難度大。由于缺少全面的運行狀態數據,無法了解風機的歷史運行狀態,增加了運維期的不確定性;故障停機時間較長,機組可利用率下降,嚴重影響運營效益。
智能傳感、物聯網、大數據及智能平臺等技術的應用,通過對設備狀態的實時監測,結合歷史數據,提取故障特征,利用大數據算法分析,智能診斷,預測機組狀態的發展趨勢,預先制定維修計劃?；跔顟B(tài)的檢修,克服了定期維護、故障修復的不足,可獲得較高的設備利用率。
機組控制系統常偏重于電氣信號的監測,但風電機組部件的早期機械損傷,對眾多電氣信號基本沒有影響?；诳刂葡到y(tǒng)的數據采集;同時配置完善的狀態在線監測、無人機器巡檢和視頻監視等系統,利用采集的運行數據以及狀態、圖像,使用大數據分析和人工智能算法,實現設備故障的早期預判預警;利用故障智能診斷與健康管理技術,通過自評判體系,得知機組的健康狀況;結合自主容錯技術,防范機組故障,保證可靠運行?？梢跃C合考慮海上的氣象、海況、船只等情況,有計劃地執行預防性維護策略,有效避免大故障發生或整機失效,提高風電機組的可靠性。
風電機組的狀態在線監測,整合了發電機、槳葉、風機及齒輪箱、箱變等設備的狀態監測。通過全面的狀態監測,可實現基于電氣及機械特征量的故障診斷和基于多參數信息融合的關鍵部件故障診斷。故障遠程智能診斷系統全面綜合各種狀態監測和多方面的參考信息,進行狀態評定和趨勢預測;提供全面的故障診斷和早期預警。
4.3輔助設備設施智能化監控
智能化輔控是一體化監控管理系統的核心內容之一,整合了智能火災預警、安全防控、風機IP電話等功能子系統。橫向聯通機組主控、發電管理以及視頻監視系統,縱向貫通站控層對應的功能子系統,為風電機組和全場一體化監控系統提供輔助設施的運行狀態數據。系統的集成,改變了各輔助子系統獨立運行的狀況,遠方集控中心實時掌握了各種設施的運行狀況。引入的先進物聯網、人工智能等技術,實現了風電機組主輔設備的一體化監控、互聯互動、故障預警、安全運行、精準維護、最佳效能的目標,最大限度地提升設備的可靠性。
由于暴露在潮濕、鹽霧等環境條件下,海上風電機組出現電氣設備故障而導致火災風險的概率高。對電氣柜、機艙等重點風險區域,予以火警監視,聯動火災防護,以避免巨大的經濟損失。
針對環境特殊性及安防漏洞,在北斗衛星定位、無線網絡通訊及短信服務的基礎上,通過增設安全防護終端及平臺,構建門禁、視頻語音等多子系統的協同聯動,建立智能化的安全防護體系。
在機艙內、塔基平臺配置工業級IP語音電話,連至交換機網絡,建立IP-PBX語音電話系統;通過場區光纜環網連通風電場IP語音電話系統,實現機艙與塔基、風機與風機、風機與海上升壓站之間的即時通訊。在海上風機塔、海上風電場,部署WiFi無線局域網絡,滿足運維人員的位置跟蹤、人員定位管理、視頻語音、移動巡檢、移動辦公等業務的需求。
4.4 風電機組智能化巡視巡檢
在機艙內、塔筒內以及機艙頂部設置視頻監視點,與遠程監視平臺和大屏幕一起,實現圖像的拍攝、傳輸、監視、分析及告警功能。監視機艙內外的齒輪箱、變槳、偏航、發電機及控制柜等設備的運行情況;監視塔筒內外的主控制柜、變流器柜、電氣柜和箱變柜的運行情況。在機艙頂部還可監視機組周圍海域環境以及其他機組的運轉情況。
海上風電機組遠離大陸,海上鹽霧腐蝕造成設備故障率偏高,出海巡檢工作極易受天氣影響。集自主巡檢、數據采集、智能監控、狀態報警等功能于一體的智能機器人巡檢系統,替代人工完成設備的巡視巡檢等工作,具有巡檢點數據采集、傳輸、實時分析、遠程后臺展示等功能。

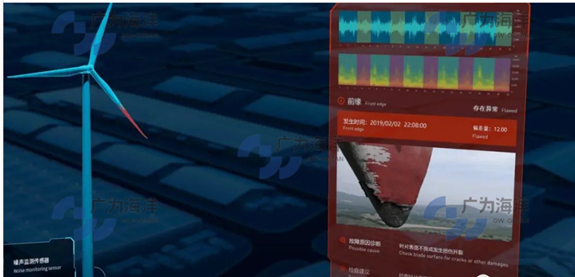

風電機組大型化趨勢,葉片長度也隨之增加;目前的人工巡檢方式,包括望遠鏡、高空吊籃等,無法滿足運維需求?；谌斯ぶ悄艿臒o人機葉片巡檢方案,匯集了航跡自主規劃、缺陷智能識別等技術,實現對葉片的高速、便捷、精準巡檢。
4.5 風電機組智能化管理
風電機組的數字化、智能化建設,還包括檢修、設備、備件、安全等各個方面;設備運行、維修文檔以及安全的智能化管理,也是智慧化建設的核心內容之一。以設備臺賬為核心,統一設備物資及備件的標準化編碼,實現設備、資產的數字化管理。維修管理通過設備運行數據,輔以智能無人機器等,實現包括智能巡檢、遠程視頻專家診斷、計劃檢修等智慧運維管理新模式。基于WiFi、視頻監控的全覆蓋,可實現全方位、全角度、全過程的安全管控。這些都將顯著提升風電機組管理的智能化水平,打造智慧化運營的新模式。
4.6 風電機組智慧化遠程運維
機組容量呈不斷升高的趨勢,運維的復雜性將更高,停機的損失也會更大。在基于先進傳感技術的機組狀態監測的基礎上,運用物聯網、大數據分析、人工智能診斷等技術,形成以預警、預防性維護為主導的全方位、多視角的信息監控平臺;基于風功率預測,以發電量及出海成本為最優目標,實行預防維護與故障修復相結合;通過精益化的運維與管理模式,有效化解海上檢修作業窗口期短、通達性差帶來的影響。

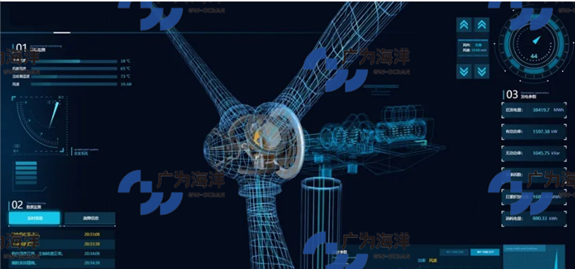

陸上集控一體化平臺提供的智慧移動辦公功能,管理人員可以隨時隨地掌握風電機組的實時運行數據以及設備的實時狀態;基于大數據的增值服務,使運維人員的決策更加智慧。因此,海上風電機組的運維管理,將由經驗化向信息化、遠程化、精益化、智慧化方向發展。
結論
基于海上風電機組運行環境的特殊性以及高可靠性的要求,通過為風電機組安裝智慧的眼睛和智能的大腦以及遠程監管的手段,實現了狀態提前感知、智能化控制、人機互聯等智慧特性。設備的智能化監控和運維的智慧化管理,為建設電網友好型海上智慧風電場奠定了堅實基礎。智能傳感、物聯網、大數據處理、人工智能等技術的不斷發展,為數字化、智能化風電場的建設提供了技術支撐,也迎來了智慧化運營新模式。
