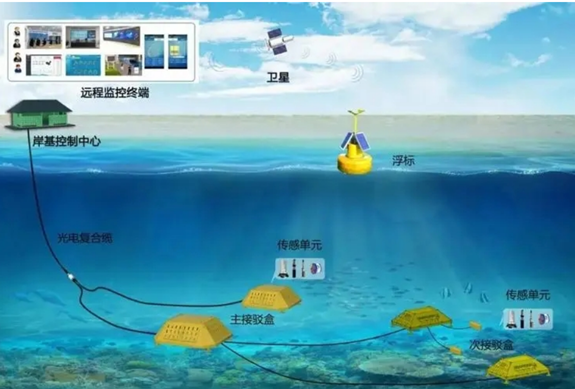

海洋在線監測系統示意圖(圖片來自網絡)
海洋生態在線監測是以自動分析儀器或傳感器為核心，結合自動控制技術、計算機應用技術以及專用分析軟件和信息通訊網絡組成的可以實時自動獲取監測數據，并自動遠程傳輸至應用終端，通過專用軟件可自動實現生態預警和信息產品制作，服務于海洋生態預警和管理的技術手段。
本文從綜合性觀監測系統、在線監測平臺、在線監測傳感器/分析儀器不同層次，深入分析了國內外生態在線監測技術發展現狀，總結國內生態監測存在的問題，并提出了相應的工作建議，推進生態監測業務化工作的開展。
一、國內外海洋綜合觀監測系統
⒈國外綜合觀監測系統
目前世界各國紛紛建立了區域或全球性的海洋觀測系統，包括海洋站(岸基、平臺、海島)、浮標、船舶、海底觀測、衛星遙感等。代表性系統有歐洲海底觀測網(ESONET)、歐盟FerryBox計劃、挪威羅佛敦?韋斯特海洋觀測系統、美國綜合海洋觀測系統(IOOS)、美國大洋觀測計劃(OOI)、加拿大海王星(NEPTUNE)、澳大利亞綜合海洋觀測系統(IMOS)、美國夏威夷海纜觀測網(ACO)等，具體信息見表1。其中美國的IOOS系統和澳大利亞的IMOS系統均屬于全球海洋觀測系統(GOOS)的區域聯盟，進入業務化運行。綜合分析各系統服務功能、技術手段、觀測要素、運行維護方式等，總結如下。

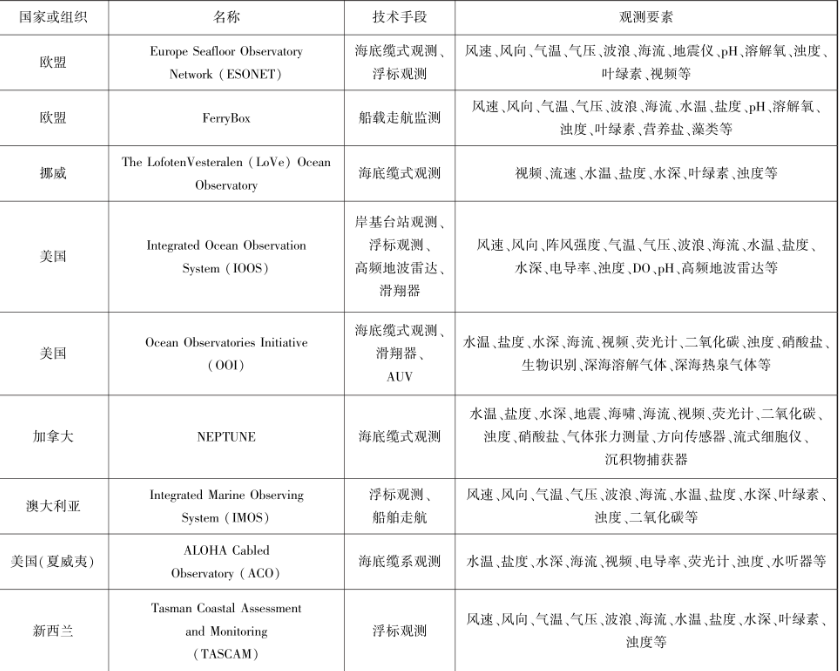

表1 世界主要海洋觀測系統統計表
①國外觀測系統一般為綜合觀監測系統，涉及物理、化學、生物、地質等多個學科。國外業務化或用于科研的觀測系統對生態問題都比較關注，生態傳感器主要通過搭載在各觀測系統中實現長期監測，獨立的生態監測站點或系統相對較少。如加拿大的NEPTUNE主要開展3個領域的研究：一是板塊構造運動研究，主要用于地震預測、海嘯預警及其所產生的影響;二是研究海洋對氣候的影響，揭示氣候變化的反應及其對生物變化的影響;三是深海生態系統研究，主要觀察深海中的生物群落、能量和營養物質的循環途徑以及生態系統在自然環境發生變化時的響應，通過傳感器監測各類生態和動力參數的變化，加強對深海生態學的研究。美國的OOI是一個先進的綜合科學平臺和傳感器系統，可測量大西洋和太平洋沿海及開闊海域從海底到海平面的物理、化學、地質和生物的特性與過程。該設施旨在解決有關地球?海洋系統的關鍵問題，包括氣候變化、生態系統變化、海洋酸化、板塊地震活動和海底火山以及碳循環等。OOI目前包括83個實驗平臺，共加載830多個設備，觀監測設備涵蓋從基礎的鹽度傳感器到復雜的水下滑翔機，用來觀測海底至海表的物理、化學、地質和生物過程，其中生態監測參數包括溶解氧、PH、硝酸鹽、二氧化碳、生物識別、深海溶解氣體、深海熱泉氣體等。
②圍繞不同典型生態系統和海洋生態問題，國外開展了不同的專題監測，如美國河口生態系統監測、澳大利亞海洋科學研究所大堡礁監測、全球海洋酸化監測等，普遍采用人工監測為主，結合在線監測的方式。美國國家河口研究系統(NERRS)隸屬于國家海洋和大氣管理局(NOAA)，負責對全國29個河口生態系統進行長期監測，NERRS采用的在線監測手段主要為定點水質監測站和生態浮標，搭載的在線監測設備有YSI公司EXO2和YSI6600V2多參數儀，監測要素包括水溫、電導率、溶解氧、壓力、PH、濁度、葉綠素a等，其他營養鹽等參數采用人工監測。澳大利亞海洋科學研究所(AIMS)針對大堡礁海域珊瑚礁生態系統展開了長達30余年的連續監測，以掌握其變化趨勢，在珊瑚礁變化監測中，對珊瑚礁及其周邊生物體監測采用人工潛水調查、視頻圖像分析和遙感監測方法，對珊瑚礁底質和水質狀況采用人工監測。同時，AIMS采用浮標搭載哈希WQM多參數水質儀實現大堡礁附近海域海水溫度、鹽度、PH、溶解氧、濁度、葉綠素等生態環境要素的實時監測，為大堡礁海域水質的長期狀況和趨勢監測提供基礎數據。
⒉國內觀監測系統
近年來，我國涉海相關部門積極開展了海洋環境在線監測系統建設和業務化運行工作。目前業務化運行的海洋生態在線監測系統主要采用岸基站和浮標兩種手段，主要針對河流入海污染和有明確污染源的入海排污口監測，部分服務于生態災害監測或基礎環境監測。岸基生態監測站監測要素包括水溫、鹽度、溶解氧、PH、濁度、葉綠素、磷酸鹽、氨氮、總磷、總氮、硝酸鹽、亞硝酸鹽、COD等，部分站點加裝了水文、氣象觀測設備，主要為流速、流量等水文參數，個別站點包括風速、風向、降雨量、氣溫、相對濕度、氣壓等參數。所有生態監測浮標均為綜合浮標，集成水文、氣象、生態參數，具體參數因監測目標不同，指標略有不同。主要包括氣溫、氣壓、濕度、水溫、水深、流速、PH、溶解氧、電導率、鹽度、濁度、葉綠素a、化學需氧量、氨氮、亞硝酸鹽、硝酸鹽、磷酸鹽、總氮、總磷等。
沿海部分省市也陸續開展了針對海洋生態環境的在線監測工作，具有代表性的有廈門、深圳、浙江、廣西等省市自治區，均先后建設了近岸海洋生態環境在線監測系統，主要采用浮標的形式，在地方海洋環境狀況及海洋環境災害預警預報、應對海洋突發事故中均發揮了作用。另外各海洋機構開展了浮標、岸基站、船載、坐底式等綜合性觀監測系統的試點，主要針對赤潮等災害監測或珊瑚礁等典型生態系統監測，但僅處于示范應用階段。因此嚴格來講，我國目前尚未形成完善的綜合性觀監測系統，在線監測技術應用尚處于起步階段。
二、在線監測平臺
按照集成平臺不同，海洋生態在線監測系統分為岸基監測系統、船載監測系統、浮標監測系統、海底監測系統和移動監測系統等。上述各監測系統可單獨工作，也可以與水文、氣象觀測系統進一步集成，形成綜合觀測系統。單就集成系統種類看，我國與發達海洋國家差距不大。
⒈岸基監測系統
岸基監測系統主要由在線監測傳感器/分析儀器、數據采集控制器、水樣采集分配、通信、供電和輔助設備組成，實現對海水的自動采樣分配、監測和數據傳輸。
岸基監測系統相對比較成熟，國外代表產品有美國水質監測系統(SWQMS)、德國海洋環境自動監測系統(MERMAID)、挪威SEAWATCH海洋自動監測系統等，這些系統不僅能測量氣象水文參數，還可同時測量多個水質參數，同時亦可用于船載測量。
目前國內已經建成多套岸基在線監測系統，其中部分站點已實現數據入網，供應商主要有山東深海海洋科技有限公司、青島卓建海洋裝備科技有限公司、深圳市朗誠科技股份有限公司、中興儀器(深圳)有限公司等。岸基監測系統所選儀器設備大部分為進口設備，系統整體國產化率偏低，僅少數站點全部采用國產設備，如國家海洋技術中心建設的天津北塘綜合觀測站、北海局建設的小麥島、三沙岸基監測站等。
岸基監測系統是目前應用較為成熟的在線監測手段，其優勢是安全性好、運維方便、監測要素多。缺點是用地問題、配套設施(水、電)等協調難度大。
⒉浮標監測系統
浮標監測系統是一種長期、連續、在線監測目標海域狀態的錨泊監測系統，也是國內外應用最為廣泛的集成監測平臺。目前有只針對水質參數的水質監測浮標，也有監測包括水文、氣象和水質參數的綜合浮標。
經過多年的技術進步與應用，國外海洋浮標技術已經相當成熟，浮標種類齊全，測量項目多，海上生存能力強，其功能在商業化應用中不斷完善，伴隨著海洋監測需求的發展，還研制了許多專用化浮標和小型化浮標。美國、英國、法國、澳大利亞、日本等國家都建立了自己的資料浮標監測網，開展海洋氣象、水文、生態等環境要素的監測。通過對浮標網數據的處理和全球共享，服務海洋環境變化監測、促進海洋經濟開發、減少海洋災害。
我國已基本形成了由大型浮標、中型浮標、小型浮標組成的系列化在線生態環境監測浮標產品，在生態災害預警監測、典型生態系統監測和生態修復跟蹤監測中廣泛應用，具備了自主浮標結構設計、傳感器集成、安全系統、供電系統、通信系統、錨系和岸站設計的能力，浮標可靠性穩定性水平達到或接近國際先進技術水平，主要集成了水溫、鹽度、PH、溶解氧、葉綠素、濁度、營養鹽、藍綠藻和有色可溶性有機物(CDOM)等水質參數以及氣溫、空氣濕度、氣壓、雨量等氣象參數和波浪、海流等水文參數，其他生態參數受技術現狀限制，在浮標上應用較少，搭載的傳感器主要為進口傳感器。浮標國內供應商主要有國家海洋技術中心、山東省科學院海洋儀器儀表研究所、青島卓建海洋裝備科技有限公司、青島華興海洋工程技術有限公司、深圳市朗誠科技股份有限公司等。
浮標監測系統其優勢是觀測站位設置靈活、適用觀測范圍廣(近、遠海)等，缺點是現場維護難度大(布放、維護需要用船)，費用高，可搭載生態參數略少。
⒊船載在線監測系統
船載在線監測系統與岸基在線監測系統工作模式相似，相比具有體積小、集成度高、便攜安裝等特點，可安裝在調查船和商業船上走航測量，亦可實現便攜式測量、岸基或海上平臺測量。
歐盟的FerryBox系統(德國4H-JENA公司生產)是典型的船載在線監測系統，2002年由歐盟發起，截至2019年11月，已有近40個組織或船舶參與了這一計劃，包括貨船、客船、調查船、巡邏船等多種船舶，航線遍布英國東岸北海、北大西洋、挪威海、波羅的海和地中海等海域，可走航監測溫度、鹽度、溶解氧、濁度、PH、葉綠素a、二氧化碳分壓、營養鹽及浮游植物等參數。FerryBox系統獲得的數據在歐洲環境監測和科學問題研究中發揮了重要作用，為沿線海域尤其是為北海、英吉利海峽等海域水質模型的建立提供了基礎數據，揭示水團性質的變化，并利用模型進行環境預測等。通過連續監測記錄波羅的海藍綠藻災害的發生或早期預警，建立了營養鹽濃度與赤潮的關系，評估了波羅的海中藍藻的發生與營養鹽、鹽度和溫度的關系，理順了跨國界營養化和浮游植物生產力的相互關系。在世界上其他國家如美國、加拿大、日本和澳大利亞，F(xiàn)erryBox系統也已經得到廣泛應用。
目前國內船載系統的研究和應用也有一些報道。在“十一五”863項目的支持下，自然資源部東海局和南海局分別在“向陽紅08號”船和原“海監47號”船上建設了船載集成監測系統，用于渤海生態環境的預警監測和東海赤潮災害的預警監測，系統搭載了多套傳感器和分析設備，實現了對溫度、鹽度、溶解氧、濁度、PH、葉綠素a、營養鹽、COD、BOD、總磷、總氮等參數的走航監測。
國家海洋技術中心研制的船載便攜式在線監測系統安裝在小型商業船上，對天津海洋生態紅線區內大神堂海域開展了多次走航式監測，實現常態化實時的海洋大范圍監測，結合浮標定點監測數據，為紅線區預警監測和監管提供了數據支撐，同時提升了該區域的應急監測能力。中國科學院煙臺海岸帶研究所等科研機構應用FerryBox系統開展了渤海海峽表層海水水質及溢油監測，分析了該海區的溢油與水質的時空動態變化。目前國內科考船如“嘉庚號”、“雪龍?zhí)?rdquo;、“向陽紅03號”等也都有裝載FerryBox系統。
船載在線監測系統的特點是機動性強、監測范圍廣、監測參數多，尤其適用于災害或突發事故的應急監測，缺點是搭載集成系統的船舶的使用及運行協調問題難度較大。該系統可作為岸基站監測和浮標監測手段的補充，提高整體預警監測能力。
⒋海底監測系統
海底監測系統是采用坐底式有纜/無纜設計，集成水文、生態、視頻等設備，實現對各要素的監測、數據傳輸，水下視頻信號的獲取、存儲、傳輸?shù)?。國外海底監測系統的應用案例較多，代表有歐洲海底觀測網(ESONET)、澳大利亞綜合海洋觀測系統(IMOS)、加拿大海王星(NEPTUNE)等，均采用海底光纜模式，集成了水文、生態、視頻等傳感器，主要用于海底地震學、動力學、熱液噴發、深海生態學等科學問題的研究。
國內目前已開發多個坐底式監測平臺用于珊瑚礁、海上牧場、近岸海域的在線監測。同濟大學于2009年在東海小衢山建立了國內首個海底觀測試驗站，2011年系統進行了升級，增加了濁度計、地震計、水下視頻設備、二氧化碳傳感器等信息收集設備及傳感器;浙江大學2014年建成了摘箬山海底觀測網實驗平臺;2013年5月，三亞海底觀測示范系統開始投入運行;2016年9月，中國科學院聲學所牽頭的“南海深海海底觀測實驗系統”建成;2017年，海底科學觀測網項目獲得國家發改委支持，我國海底觀測網開啟全面集中建設階段，搭載的傳感器主要為進口設備。
國家海洋技術中心研制的坐底式在線監測平臺已應用在南海珊瑚礁業務化監測中;技術中心還研發了基于海底環狀網絡平臺的長期在線生態環境監測示范系統，在山東蓬萊海域開展了長期示范應用，集成的傳感器均為國產自主研發，測量參數包括水溫、鹽度、PH、溶解氧、葉綠素、濁度、硝酸鹽、視頻等。中國海洋大學開發的有纜坐底式在線監測系統成功應用于生態環境和水下生物狀況在線監測，在山東海洋牧場和南海珊瑚礁監測中得到應用。
坐底式監測系統站位部署靈活性強、隱蔽性好，對海底生態系統的研究具有非常重要的意義。缺點是后續運行維護費用高，對傳感器的水下長期適用性要求高。
⒌移動監測系統
移動監測系統主要指在水面上或水下的移動觀測系統，主要包括無人遙控潛器(ROV)、自治式水下潛器(AUV)、無人水面艇(USV)、水下滑翔器、拖曳式觀測平臺(ROT V)和載人潛水器(HOV)等。
移動式監測平臺可以集成視頻設備、水質傳感器等，作為上述幾種平臺的補充測量手段，在岸邊或搭載調查船不定期開展大范圍的監視監測，也可應用于災害或突發事故的應急監測，但目前處于探索和示范應用階段。英國普利茅斯大學研發的“SPRINGER”號雙體無人船，可搭載溫度、深度、電導率、溶解氧、PH、氯化物、濁度、葉綠素等要素進行水質監測。比利時佛蘭德斯海洋研究所(VLZ)的“AutoNaut”系列無人水面船可裝載不同的傳感器和模塊，在海洋環境噪聲測量、海洋生物監控監測、海洋環境觀測和通信中繼等不同場景被應用。
中國科學院沈陽自動化研究所研制的“鮭魚”系列無人船，具備環境監控、水體自主采樣等功能，已在水災救援和水質采樣等方面進行了應用。珠海云州智能科技有限公司研制了“領航者”號海洋高速無人船、“極行者”號海洋探測無人船、“聽風者”號灘淺海探測無人船等多款產品，已在海洋生態保護、海洋調查、安防救援等方面進行了應用。國家海洋技術中心研制的復合能源無人艇，具有復合動力、高速航行、長時巡航、目標巡視等功能，可搭載相關傳感器應用于海上目標快速巡視和水質監測等。
目前，海洋生態在線監測技術朝著模塊化、集成化、網絡化發展，建立多種監測手段融合，實時、連續、長期、全天候、全時段的立體監測系統是發展的必然方向。
三、在線監測傳感器/分析儀器
穩定可靠的在線監測傳感器/分析儀器是實現海洋生態環境在線監測的關鍵。世界先進海洋國家從上世紀70年代開始發展海洋生態在線監測技術裝備。目前全球領先的海洋生態監測裝備研發和生產機構分布于美國、英國、德國、意大利、加拿大、挪威、日本等國家，出現了一批領先的裝備機構(如美國哈希Hach、海鳥Seabird等)和產品類型(如意大利SysteaWIZ營養鹽分析儀，美國SatalanticSUNA硝酸鹽傳感器，美國哈希Hach、加拿大RBR、美國YSI、美國AML等大公司的多參數水質儀)。目前國外綜合性觀監測系統采用的在線監測裝備主要出自上述機構。
在國家863計劃、海洋公益項目、國家重大研發計劃等的支持下，我國海洋監測技術取得巨大進展，雖然在線監測技術及其核心傳感器的發展與國外仍存在一定差距，但已突破了一批國際前沿關鍵技術，形成了門類相對齊全的監測儀器體系，自主研發的海水PH、溶解氧、葉綠素、濁度、營養鹽、COD等少數生態化學要素監測設備逐步得到推廣應用，但成果的自動化、智能化水平及可靠性、穩定性等尚需提高，制作工藝粗糙，競爭力不強，國產儀器尚未得到有效和充分的利用。
國內主要研發和生產機構有：國家海洋技術中心、山東省科學院海洋儀器儀表研究所、河北科技大學、深圳市朗誠科技股份有限公司、杭州騰海科技有限公司、廈門斯坦道科學儀器股份有限公司、上海澤銘環境科技有限公司、蘇州禹山傳感科技有限公司等。
應用在海洋環境監測中的在線監測設備其原理涉及化學、光學和生物學等不同學科，監測參數包括常規水質參數、營養鹽、有機污染物、總磷總氮、油類、重金屬、放射性核素和水中CO2和CH4等參數，基本涵蓋了海洋水質監測的相關要素。由于測量方法和需求的不同，這些技術的發展和應用處于不同的層次和階段。
①常規水質參數主要包括水溫、鹽度、PH、溶解氧、電導率、濁度、葉綠素等，這些參數是海洋生態保護的基礎測量參數。其傳感器技術比較成熟，測量數據準確度較高，目前已廣泛應用于浮標、岸基站、及坐底式平臺的業務化監測中。該類傳感器屬于原位傳感器，直接布放于海水中應用，受海水污染、生物附著等影響，需定期進行清洗維護，以保證其長期可靠運行;電極法PH傳感器需定期進行校準以保證其數據的準確性。
②海水中營養鹽物質主要包括海水營養鹽和總磷總氮兩部分，分析儀器主要采用的濕化學法。其中營養鹽監測技術較成熟，測量數據準確度高，其在線監測儀器集成現場自動采樣分配裝置后已在岸基站或船舶走航監測中得到應用，通過定期進行試劑更換、定標等維護可保障儀器長期可靠運行;濕化學法的營養鹽水下原位監測設備，其可靠性尚需進一步提高;紫外法硝酸鹽傳感器技術發展迅速，測量準確度較高，可應用于浮標、海底、岸基站等進行長期原位監測?？偭卓偟诰€監測儀器已在部分岸基站得到試點應用，但其長期運行可靠性、測量穩定性等仍需進一步提高。
③TOC、BOD、COD是評價海水水質有機污染物的綜合指標，目前，三個指標均有市場化的自動在線監測儀器，已在部分岸基站得到試點應用，但可靠性、穩定性等尚需進一步優化改進提高。光學法測量有機污染物(COD、TOC等)的傳感器，在海洋現場應用較少，尚需進一步試驗研究確定數據的準確性和可靠性。
④原位油類傳感器大部分采用的是熒光法，表征的主要是苯系物的濃度，難以得到準確的油類含量值，僅可定性或半定量監測海水中油的含量，提供該區域油類的變化趨勢，可用于環境預警和趨勢預測;水中的CO2和CH4傳感器，在走航監測或原位監測中得到初步應用。
⑤重金屬及生物傳感器技術尚不成熟，市場上可見的在線監測設備集中在少量儀器廠家，設備的應用案例也較少。海水微塑料、新型有機污染物等的監測也尚處于方法探索階段，未能形成在線監測設備。
總體上看，目前國內外已形成了門類相對齊全的海洋生態在線監測儀器體系，部分監測設備(水溫、鹽度、PH、溶解氧、濁度、葉綠素、營養鹽等)經過多年的海洋現場驗證，其測量準確度、設備可靠性和環境適應性可滿足當前生態預警監測的需求;其余監測設備其現場長期運行可靠性、穩定性、數據準確性等仍需進一步提高完善和現場測試驗證。
目前，海洋生態在線儀器/傳感器均朝著集成化、小型化、低功耗、高防污方向發展，以光學監測技術為基礎的多種參數的測量方法研究成為熱點。
四、存在問題和發展建議
綜上所述，海洋生態在線監測技術已在全球范圍內多個海洋立體觀測體系中得應用，所支持的技術包括岸基站、浮標、水下剖面、海底觀測網絡和科學考察船等。我國相對起步較晚，各類生態在線監測系統為地方海洋環境保護和管理提供了技術支撐，發揮了積極的作用，為我國海洋生態在線監測系統建設積累了一定的寶貴經驗。但總體來說，我國海洋生態在線監測體系的建設尚處于起步階段，尚未形成綜合海洋環境立體監測能力，存在的主要問題如下：
①在線監測代表性站點不足，濱海海洋生態環境觀測體系薄弱?；诎墩?、浮標等構建的我國海洋環境觀測網絡，主要對水溫、鹽度、風速和風向等水文氣象要素進行觀測，缺乏對其他生態參數的監測，無法滿足日益提高的海洋防災減災和生態環境保護要求。
②設備缺少必要的測試評估，生態在線監測設備布放于海洋現場后表現良莠不齊，在線監測數據缺少標準支撐，數據應用率低，無法進行業務化應用。
③我國海洋生態環境監測技術創新能力不強，主要設備依賴進口，運維管理難度大，技術成果轉化與產業化率不高，尚不能滿足當前生態監測業務化工作的需求。
為推進在線監測在海洋生態監測體系中的應用，以“需求導向、立足生態”為原則，綜合考慮任務需求和技術現狀，在技術層面和運行管理方面建議如下：
①建立高密度海洋立體觀測網絡。從總體上看，國際海洋觀測的目標是建立全球聯網的立體觀測系統，目前已發展起包括衛星遙感、浮標陣列、海洋觀測站、水下剖面、海底有纜網絡和科學考察船的全球化觀測網絡。結合我國海洋生態監測需求，有針對性地在關鍵海區建立多參數長期、立體、實時監測網，有效、連續地獲取和傳遞海洋長時間序列綜合參數。
②加強新技術研發，推進國產設備成果轉化。繼續加大生態在線監測設備的支持和推廣力度，開展海洋在線監測設備的原理創新、方法創新，強化傳感器探頭、敏感材料、基礎工藝等海洋監測設備關鍵技術研發，從根本上解決“卡脖子”問題，以提高監測設備國產化比例和形成國際研究影響力為重點，推進國產海洋監測設備產業化與應用示范。
③建立和完善海洋生態在線監測技術標準體系。目前海洋生態環境在線監測的技術標準體系還很不完善，應統一海洋生態在線監測設備數據格式、通訊方式、硬件接口等相關標準規范，建立設備選型、運行維護、質量控制、備品備件和日常管理的技術標準，提高在線監測設備標準化，增加不同站點設備之間的互換性，逐步完善海洋生態在線監測標準體系。
④開展在線監測儀器設備測試檢驗和質量評估。建立現場測試檢驗方法，對國內外海洋生態監測設備進行現場測試評估，考察監測設備的標準符合性、接口規范性、數據準確性，以及裝備在海洋現場的穩定性、可靠性、維修性、海洋環境適應性等指標，補齊海洋生態在線監測設備應用的薄弱環節，為在線監測設備業務化運行提供測試評估基礎。
