海上風電場建設之前，相關海域海洋基礎資料對風電場規劃、設計、施工及運維至關重要，需要對擬鋪設的海底電纜進行掃海測量。航海保障部門擁有與風電場建設相關的基礎資料，如沿海港口航道圖、水下地形、港口、助航標志、錨地、航行障礙物等資料，擁有專業測量船、專業技術人員、北斗CORS參考站、長短期水位站等，具備勘察掃海的綜合能力。
海上風電場竣工后，相關航海圖書資料更新迫在眉睫，海底電纜路由勘測、風力發電機的定位、風電場附近水域航行障礙物測量、風機基底沖刷監測成為海事通航尺度核定測量重要內容，海上風電場地理信息綜合服務對保持航海圖書現勢性、保證船舶航行安全、保護風電場方利益具有重要意義。
一、關鍵技術
⒈側掃聲吶探測技術
采用聲學換能器發射與航向正交的扇形波束，對海底進行掃描，接收海底回波信號，利用側掃聲吶對海底進行掃描，搜尋海上風電場影像數據記錄。現場發現目標后，結合相鄰測線或不同方向測線進行確認，量取目標尺寸、陰影長度，獲得目標的初步位置和走向，并初步判斷目標的性質。
⒉淺地層剖面探測技術
淺地層剖面儀包含甲板單元和水下單元，淺剖系統發射線性掃頻調制脈沖，由水聽器線列陣接收聲反射信號，生成海底高分辨率圖像。通過脈沖壓縮濾波，由此產生海床高分辨率地層圖像。將測量結果標注在海圖上，包括海纜路由、涉水深度、升壓站、風機點位、地層圖像等。
⒊多波束水深測量
根據任務要求、多波束測深系統性能和測區概況布設計劃測線，完成船舶動態吃水檢定、潮位觀測、聲速測量、儀器校準、數據采集等外業工作。內業數據處理采用CARIS軟件的HIPS模塊，且采用CUBE算法對各傳感器數據進行處理，對水深數據設定合理的過濾參數，刪除假信號。數據檢查后，把數據直接從HIPS軟件里直接進行第一次抽稀，導出XYZ文件，數據處理流程如圖1所示。在HYPACK軟件中進行第二次抽稀形成最后數據。

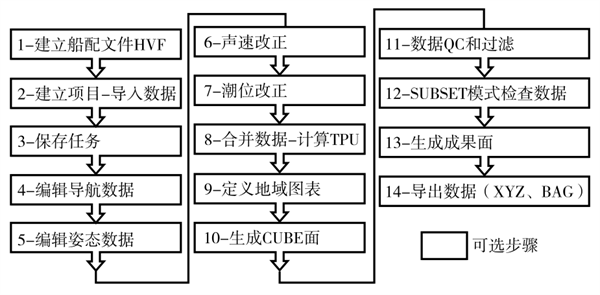

圖1 基于CUBE的多波束數據處理流程
⒋二三維一體化展示技術
三維場景下實現海上風電場水上目標視頻數據、水下目標視頻數據、海底纜線分布、風機分布等數據的整合，結合廣州海事測繪中心地理信息基礎資料，提供二三維一體化海洋全要素管理信息服務，在三維場景展示風電場海域相關要素。
二、通航要素探測
海上風電場周圍存在各種潛在障礙物，如沉船、巖石、沙洲等，這些障礙物可能對船只航行造成安全隱患。因此，通過使用側掃聲吶、淺地層剖面儀、多波束測深儀等工具，對海底進行掃海測量，可以獲取風機及海底電纜信息，及時標注障礙物的位置和特征。圖2中東西走向的虛線為沿海內航路，圓圈為驗潮站，港口鎮東邊虛線為海上風電場范圍及海底電纜路由。

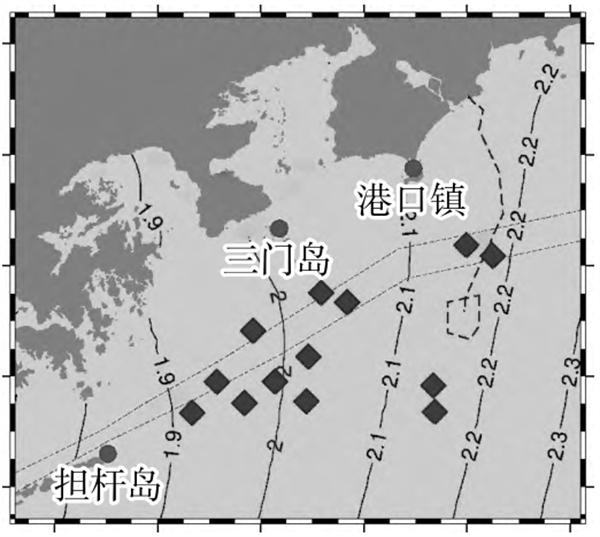

圖2 掃海測量范圍及潮汐類型
⒈沉船掃海測量

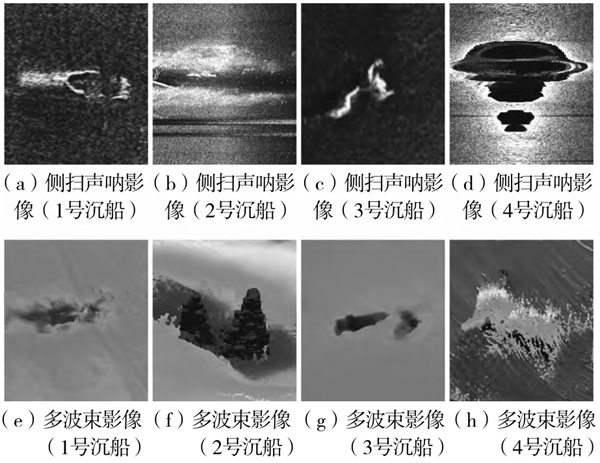

為保證通航安全，對風電場及內航路附近的13個沉船概位進行掃海測量，圖2中菱形表示掃海測量范圍，所處區域水深為30～40m。使用多波束和側掃聲吶兩種聲學設備，采用基于潮汐模型與余水位監控法進行潮位控制，按照沉船概位附近5km×3.5km海域進行全覆蓋探測，并對圖像判讀。1～4號沉船的側掃聲吶和對應的多波束影像如圖3所示，通過影像圖獲取沉船的特征。
圖3 沉船側掃聲吶和多波束影像
⒉礁石淺點探測
采用多波束全覆蓋掃海測量進行海底水深掃測，采用側掃聲吶對海底地形進行全覆蓋掃描工作。實測水深顯示：電纜路由地勢變化緩慢，較為平坦，但發現2處明顯淺點，路由避開淺點，測量時考慮船舶航行安全，近岸根據現場情況測至能測區域，近岸最淺水深為3.2m，測區水深在3～40m，根據水深數據更新海圖《紅海灣至擔桿島(83001)》。
⒊風機基底探測
利用多波束測深儀對圖2港口鎮東邊虛線范圍內的風機基底進行掃測，同時使用多波束自帶側掃聲吶功能進行數據記錄。不同風機、升壓站基底的側掃聲吶和多波束影像圖如圖4所示，通過影像分析風機基底保持狀態和沖刷情況。根據水深判斷，沖刷深度在0.1～3m不等。

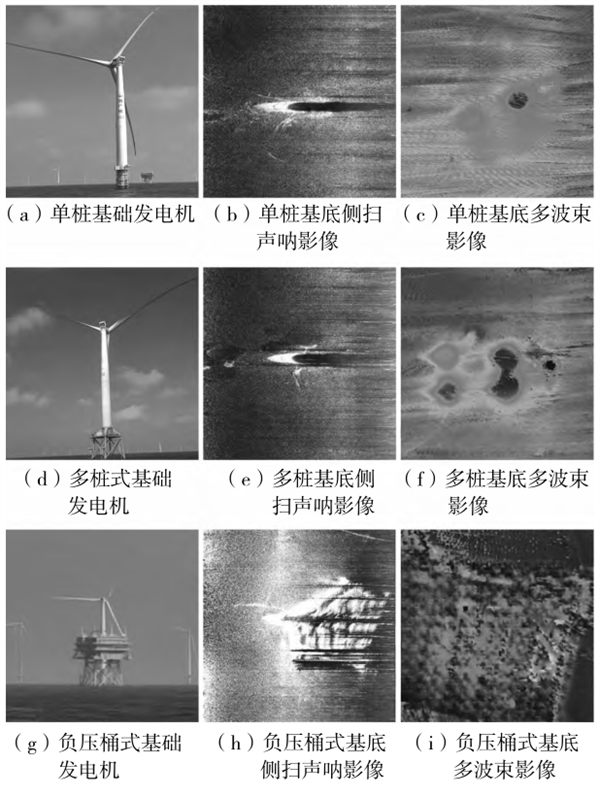

圖4 風機基底側掃聲吶和多波束影像
⒋海上風電場電纜數據采集
使用淺地層剖面儀對圖2所示海底電纜路由進行斷面測量，發現管線埋深基本在1～4m不等，平均埋深為2.23m。內業處理采用SonarWiz軟件，首先導入數據，對數據進行增益等參數調整設置，使圖像更容易判讀;然后發現目標進行打標，本次測量按照200m一個斷面進行測量，共測量429處有效目標點，最終導出坐標。部分線纜在不同埋深處的淺剖和側掃聲吶影像如圖5所示，掃測范圍內近岸處比較復雜，漁網及礁石較多，部分區域無法進行掃海測量。

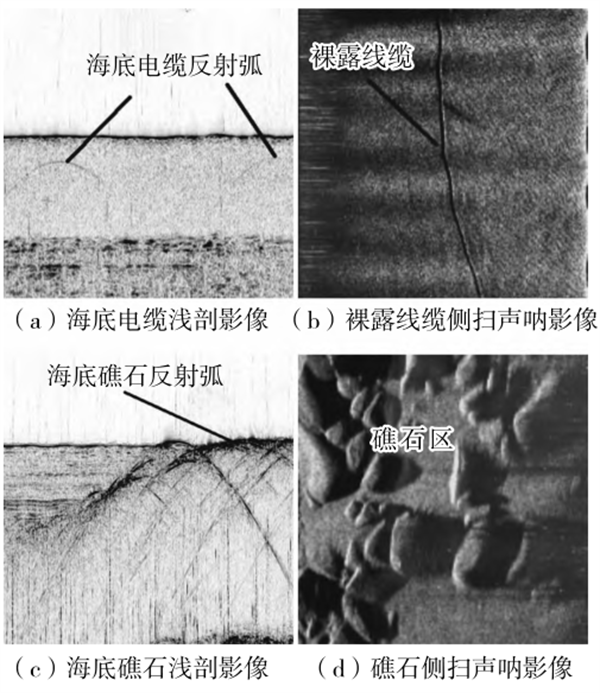

圖5 海底電纜、礁石淺剖和側掃聲吶影像
三、質量控制
在沉船掃海測量時，采用Reson SeaBat T50-P多波束系統自帶側掃聲吶功能代替常規尾拖式側掃聲吶，固定安裝能快速、準確得到沉船姿態和位置信息。從3個不同方向反復掃測疑似沉船，拼接不同航跡的側掃聲吶影像，完整清晰地獲取沉船主體及周邊環境信息。
海上風電場電纜數據采集時，選擇海況較好的窗口期，減少船舶搖擺幅度。嚴格控制船速在4～5kn，減少低頻端的噪音。實測與設計線路會偏移，根據圖2海纜路由設計坐標進行探測，測量結果發現，海纜路由實測走向與設計走向基本吻合，個別拐角處受水流及風浪影響，產生一定位移，圖6顯示2處偏差較大地方與設計位置偏差超過100m，其他地方基本吻合，根據實測數據制作路由線纜圖和水深圖。

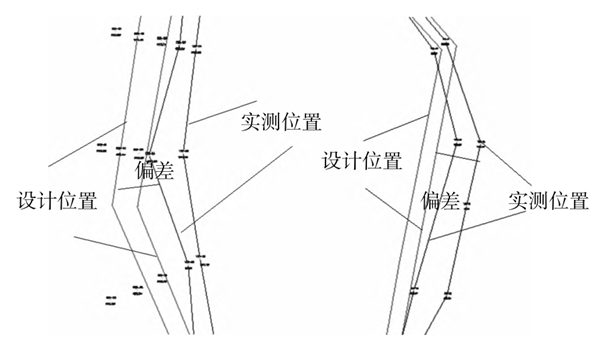

圖6 海底電纜實測與設計線路偏移
多波束水深測量水位控制采用基于潮汐模型與余水位監控法，測區無阻隔、無徑流影響，總體綜合預報中誤差RSS為4.7cm，潮汐模型與余水位監控法具有適用性。采用回歸分析法、同步改正法傳遞短期驗潮站平均海面值，差值均不超過10cm，采用4個主分潮與L值比值法、潮差比法傳遞深度基準值，差值均不超過15cm，評估結果見表1，余水位差異統計見表2。以擔桿島、三門島、港口鎮3個水位站作為余水位監控站，水位插值精度高于表2中僅1～2個水位站作為余水位監控站的精度，符合規范要求。

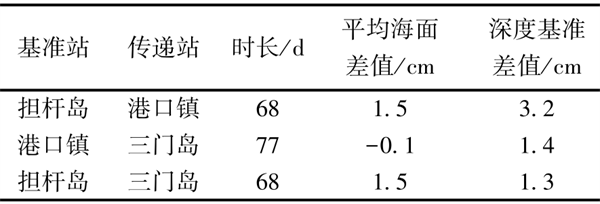

表1 短期站平均海面、深度基準面精度評估

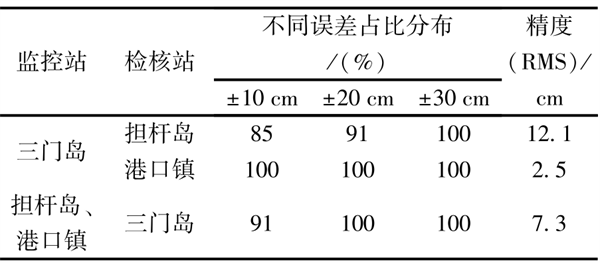

表2 余水位差異統計
四、二三維一體化
以風電海域空間數據庫為基礎，集成水上部分遙感影像，建立海洋數據的分析和應用模型，實現海洋要素、海洋過程、海洋預報的多維、動態、可視化表達，利用二三維一體化技術，為海洋科學研究和行業內應用提供二三維信息可視化服務。三維可視化平臺可展示風電場海域水上水下一體化的地形地貌模型、港口設施、標志性建筑三維模型等，提供直觀立體的水上水下三維立體景觀;通過實時訪問南?；A(chǔ)地理信息數據庫和專題要素數據庫，在可視化環境下展示碼頭、航標、障礙物、水上水下設施、錨地等通航要素，在專題數據庫基礎上實現統計、分析、查詢等功能，提供風電場海域二三維在線綜合要素管理信息服務。風電場通航要素及地形地貌模型展示如圖7所示。

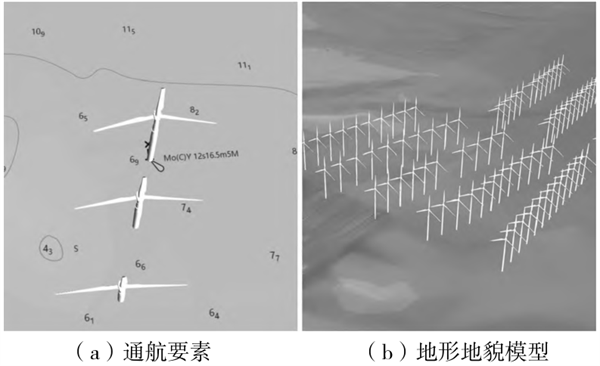

圖7 風電場海域二三維一體化展示
五、結論
⑴海上風電場水域遠離陸地，多波束掃海測量需要進行準確的水位控制，基于潮汐模型與余水位監控法能減少水位控制成本，采用少數水位站控制大范圍風電場水域潮位，滿足水深測量要求。
⑵風電場附近沉船掃海測量范圍巨大，外業測量產生海量多波束數據，CUBE算法對海量多波束處理具有潛在應用價值，能明顯提高內業處理效率，濾波后應檢查回看，及時恢復被誤刪的真實信號。
⑶海上風電場電纜數據需要結合淺剖和側掃聲吶、多波束影像綜合分析，根據淺水礁石、管線的影像特點，結合設計位置判讀電纜數量和走向，提高數據的互補性和可靠性。
⑷電子海圖上的沉船一般是歷史沉船，坍塌在海底，明顯的船型難以出現在多波束和側掃聲吶影像中，沉船附近水域深30～40m，使用采泥器難以進行底質探測，準確判讀存在難度，磁法測量、下潛探摸和水下攝像判讀可獲取更多沉船信息。
【作者簡介】 文/何志敏 姚薇 王華強 張潤達 何民華 梁杰華，來自交通運輸部南海航海保障中心廣州海事測繪中心。第一作者何志敏，1982年出生，男，碩士，高級工程師，從事海洋測繪工作。本文受基金項目贊助，廣州海事測繪中心創新工作室2023年課題研究計劃(2023-6)。文章來自《測繪通報》(2024年S1期)
