雷達站用于監控海洋平臺海域航道的船舶運行狀況，維護海上交通秩序，確保航道安全，可為海上交通提供信息和服務幫助。雷達傳感器將采集的信號發送至雷達站，雷達站將采集的信號傳輸?shù)奖O(jiān)控中心，從而控制監控區域。該系統的主要功能為：加強監測和控制該海域的船舶通航管理;監視跟蹤雷達站區域內的目標;防止和減少海上交通事故;提高沿岸港口的生產效率;為船舶及相關的單位提供信息服務;記錄跟蹤雷達視頻和操作狀態數據，并在電子海圖背景下重放和分析交通。
1、雷達站的組成
雷達站由X波段天線、旋轉單元、波導、X波段雙雷達收發機、雷達跟蹤處理器、服務器、鍵盤、交換機等設備組成。雷達天線是高分辨率、裂縫波導、X波段水平極化天線，雷達天線與雙X波段收發機相連，收發機為低噪聲雙收發機冗余配置，雷達跟蹤處理器執行雷達數據處理功能。服務器同時控制收發機和跟蹤處理器。雷達站將采集的數據通過網絡接口傳送到控制中心。
2、雷達站的作用
雷達傳感器將采集的信號傳輸?shù)娇刂葡到y(tǒng)，將來自雷達回波跟蹤海域范圍內船只的航行狀態整合顯示到上位操作站，操作人員可以清晰、直觀地掌握海面船舶運行狀況，如圖1所示。需要時，可對船舶喊話。萬一發生海上交通事故，那么系統中的記錄回放可以作為依據，以便后續處理。

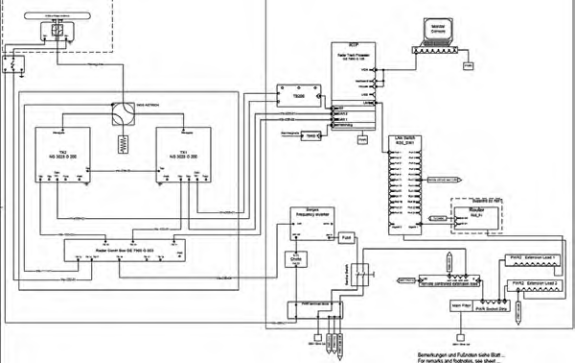

圖1 雷達站系統框圖
3、雷達站各部件性能指標及用途
3.1 天線技術參數
頻率：(9375±30)MHz。偏移：水平。增益：(36±0.5)dB。水平波束寬度(-3dB)：<0.38°。垂直波束寬度(-3dB)：14°±2°。旁瓣水平抑制：within±5°-27dB;outside±5°-30dB。旋轉速度：20rpm。電源：3ph，50/60Hz，380V。風速：40m/s(操作)，55m/s(最大)。防護等級：IP54。
3.2 旋轉單元
雷達天線安裝在旋轉單元上，可以控制2臺雷達收發機的波導開關;波導開關可以關閉2臺雷達收發機，旋轉單元的電源線連接機柜中的電源控制器。
3.3 波導
波導用于連接天線與收發機信號傳輸。
3.4 雷達收發機
雷達收發機由循環器、磁控管、接收器、放大器、收發控制單元(TCU)、電源輸入單元、電源和RF限制器組成。雷達站配置雙X波段雷達收發機，包括2臺單收發機，每臺單收發機由共同的波導開關及天線波導相連接，天線控制信號(包括波導控制)由連接模塊連接至雷達收發機，雷達收發機有內置射頻靈敏時間控制(RF-STC)和脈沖重復頻率功能。收發機與雷達跟蹤處理器接收復合視頻信號，復合視頻包括模擬視頻、方位角等信息，處理后的信號通過CAN-Bus接口遠程控制和監控。雷達收發機內置測試功能。如果出現故障，則可以通過CAN-Bus接口傳輸至雷達跟蹤處理器，再傳輸至VTS控制中心。任何當前狀態的改變都會提醒操作員，以引起他們的注意。
3.5 雷達接收機技術數據
頻率(標準)：(9375±30)MHz。峰值脈沖功率(磁控管)：10kW。脈沖寬度：在50～1000ns射程內。脈沖重復頻率：在500～4000Hz射程內。開始/停止設定：在360°內。消隱脈沖寬度：0～359°。消隱分辨率：0.1°。
3.6 接收器
限制器、調音器、前置低噪麥克風RF前置擴音器噪音系數：≤3.5dB。擴音器中央頻率：60MHz。帶寬：20MHz/6MHz。RX-動態范圍：≥125dB。接收器抑制鏡頻信號能力：20dB。
3.7 控制單元
天線馬達的功率來自電源控制單元，主要功能是控制天線馬達和雷達收發機功率的開/關，包括一個安全開關和旋轉單元，以安全維護收發機功率。雷達收發機包括2個靈敏度時間控制(STC)盤，可以獲得增加的動態范圍。為了避免鄰近雷達站或安裝雷達的船只互相干擾，使用隨機變化的脈沖重復頻率，從而避免出現第二時間回波，能夠保證操作站上回波的穩定性，操作員可以在監控操作站上分別設置起始和結束遮蔽的范圍，此功能也可以通過遠程控制實現。
3.8 雷達系統接口
雷達視頻接口是一模擬復合視頻接口，包括視頻、方位角等信息。物理接口是一個同軸電纜連接的接口。遠程控制包括STC控制、脈沖寬度、開/關功能等。另外，校準方位和距離、遮蔽范圍等也可以由遠程控制實現。因此，高精度的參考點是實現各項功能準確性的必要條件。遠程控制是一個CAN-Bus接口。雷達遠程控制、雷達回波校準和傳輸遮蔽控制、雷達狀態和雷達誤差均經由此接口傳輸。
主群功率接口包括旋轉單元、電源和安全開關。按下安全開關可以切斷旋轉單元與收發機電源，以進行安全維護工作，這個安全開關必須用鑰匙打開。在維修工作中，維修人員必須保存好鑰匙。
3.9 雷達跟蹤處理器
雷達跟蹤處理器其實是一臺工業用計算機，裝有數字信號處理器，它是雷達的接口板。目標錄取和跟蹤都是實時進行的，即連續記錄雷達旋轉所有信息，但大約有幾秒鐘的延遲。雷達跟蹤處理器利用廣域網傳輸雷達視頻，將跟蹤數據和狀態數據送至雷達站控制中心。相應地，控制中心的命令、遮蔽圖等信息也會傳輸?shù)嚼走_跟蹤處理器，從而進入整個原始雷達視頻。
本地跟蹤器決定雷達站控制系統內所連接的雷達傳感器的跟蹤能力和性能，可靠的本地跟蹤是成功跟蹤的前提。多傳感器跟蹤的集成依靠多路跟蹤器的跟蹤功能實現，由多路跟蹤器將系統的跟蹤數據傳遞給雷達站操作員，操作員可以在雷達站中心遠程控制雷達跟蹤處理器，該操作通過數據傳輸網絡完成，能夠更好地實現本地維修。
4、顯示單元
每個雷達站配置一臺維修終端用于監視及控制功能，如顯示雷達視頻、偏心、增益、動態、STC、脈寬、收發機的選擇等。另外，還可以調整磁控管狀況、脈沖重復頻率、STC曲線。
5、雷達站信號傳輸
遠距離信號傳輸一般可采用以下3種通信方式。
5.1 微波通信
微波通信在空間為直線傳播，其傳播距離受到限制，最大傳播距離為100km。在一條微波通信信道的2個終端之間建立中繼站，中繼站將信號放大后可以將信號傳輸?shù)疥懮辖K端，但其投資費用大，施工也有一定難度。
5.2 衛星通信
衛星通信的頻率帶寬很大，信號穩定，但是租用衛星公司的帶寬為按月收費，投資費用很大。
5.3 光纖通信
光纖通信是指利用光導纖維傳遞光脈沖來進行通信。由于可見光的頻率非常高，所以光纖通信系統的傳輸帶寬遠大于目前其他各種傳輸?shù)膸?，是成熟的遠距離傳輸媒體。綜上所述，從投資費用和施工工作量來看，光纖通信是較為理想的方案。
6、結語
在海上平臺設置雷達站后，操作人員能探測海上平臺移動目標和識別的來源，可根據目標的運行軌跡、所處位置、航向航速等參數判斷雷達掃描范圍內的船只往來，從而確保該海域航道移動船舶的安全。來源 | 本文原刊于《天津科技》;2024年4月作者 | 莫儒志 于成龍 潘建 中海油湛江采油服務文昌分公司
