共場域融合指的是在海上風電場區域內部規劃海洋牧場養殖區域，利用海上風電機組之間的空白海域，進行海洋漁業養殖。 一方面通過外圍的海上風電結構設施保證漁業養殖設施的安全，防止附近船舶失控碰撞，防止外部惡劣環境的影響。另一方面，在海上風電項目的設計階段，對海洋牧場及其他需要供電產業進行接口預留，從而實現在基本不增加風電造價的前提下，實現海洋牧場在建設期的自由化，實時建成實時接入，自由擴展用海規模，自行確定養殖品種。
1“海上風電+人工魚礁”融合方案
“海上風電+人工魚礁”的融合方案主要通過在固定式風電基礎周?chē)斗湃斯~(yú)礁，并在礁群上設立一定數量的光源，形成有利于海洋生物的仿自然生態環境，一方面可以吸引魚類聚集和產卵，養護漁業資源，另一方面可以達到風電樁基礎沖刷防護的效果，如圖1所示。在海上風電場中投放人工魚礁可以改善海域生態環境，營造海洋生物棲息的良好環境，為海洋生物提供繁殖及生長的人造場所，進而達到保護、增殖和提高漁獲量的目的。“海上風電+人工魚礁”融合方案主要重生態效益。

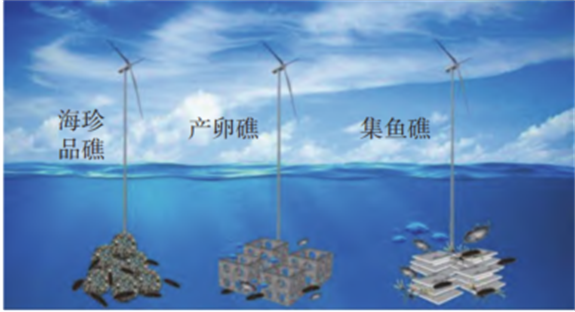

圖1“海上風電+人工魚礁”融合方案
山東昌邑海洋牧場與三峽300MW海上風電融合試驗示范項目是“海上風電+人工魚礁”的融合方案的典型代表，該項目通過在海上風電場中投放產卵礁、集魚礁和海珍品礁等，為海洋生物提供人工棲息及繁殖場所，改善海上風電場海域的海洋生態環境。
2 “海上風電+貝藻類”融合方案
“海上風電+貝藻類”融合方案是將貝藻類養殖浮子和繩索組成浮式筏架，并通過纜繩將筏架固定于海上風電場區域海底，使藻類和貝類幼苗附著在浮筏上懸掛的繩索上進行養殖，如圖2所示。“海上風電+貝藻類”融合方案與海上風電場不存在結構融合，潛在沖突較小，布設方便。

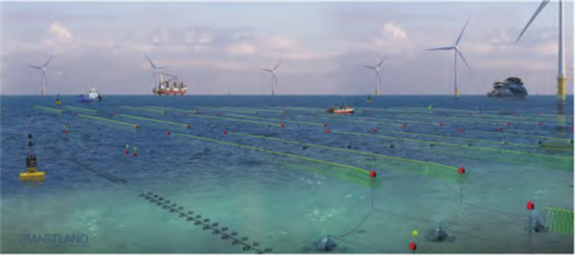

圖2 “海上風電+貝藻類”融合方案
目前，對藻類和貽貝養殖的研究是風漁融合養殖品種研究中最豐富的，從目前歐洲相關研究來看，貽貝養殖是風漁融合項目收益的主要方式，而藻類養殖的經濟性較差，具體項目見表1。但是，由于風漁融合養殖品種的地區差異性較大，不同地區要進行不同分析，陳灝等通過研究分析了廣東省海上風電場中建設馬尾藻養殖場的可行性，證明了“海上風電+馬尾藻”融合方案在廣東省具備實施經濟性。

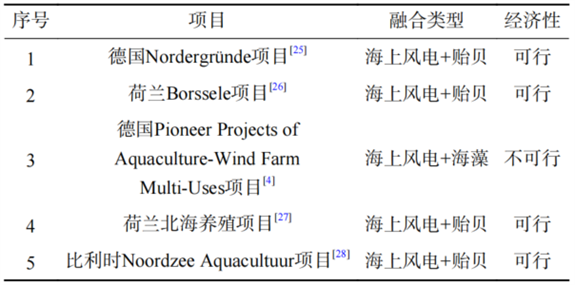

表 2 “海上風電+貝藻類”融合項目
3“海上風電+養殖網箱”融合方案
“海上風電+獨立養殖網箱”融合方案是根據不同養殖品種需求、水深、海洋環境條件等將不同類型的養殖網箱布設在海上風電機組之間的空白海域，通過海上風電場為海洋牧場供電，實現海上風電與海洋牧場共場域融合，共同建設、共同運維。根據不同型式的養殖網箱裝備可以采用不同形式的融合方案。養殖網箱裝備的選擇需根據養殖品種、環境條件、智能化、經濟性要求等因素具體選擇：
1)滿足養殖品種的實際需求： 不同魚類生活習性不同，應匹配相應的養殖方式，如石斑魚不適合大規模水體養殖，金鯧魚適合大型網箱養殖等。
2)環境因素： 根據水深、波浪、極端海況等條件，定制設計對應的養殖設施。
3)智能化要求： 自動投餌機、網衣清洗機器人、智能監測系統、傳感系統等智能化設備是保障深遠海養殖活動有序開展、把控養殖風險的重要手段，根據最終養殖方案，匹配對應設備系統。
4)經濟性要求： 重力式HDPE網箱、深遠海桁架式網箱等養殖裝備的投資差異極大，如一個100m周長的抗風浪型HDPE網箱的價格多在100萬元以內，而一個60000m3深遠海桁架式網箱的投資可能高達近億元，因此分別對應不同養殖模式、運維方式、附加經營模式等，影響投資經濟性評估。目前，主流的海上養殖網箱主要分為3類，分別是重力式網箱、桁架類網箱以及養殖工船。“海上風電+獨立養殖網箱”融合方案主要采用“海上風電+重力式網箱”及“海上風電+桁架類網箱”2種方式，具體融合方式如圖3所示。

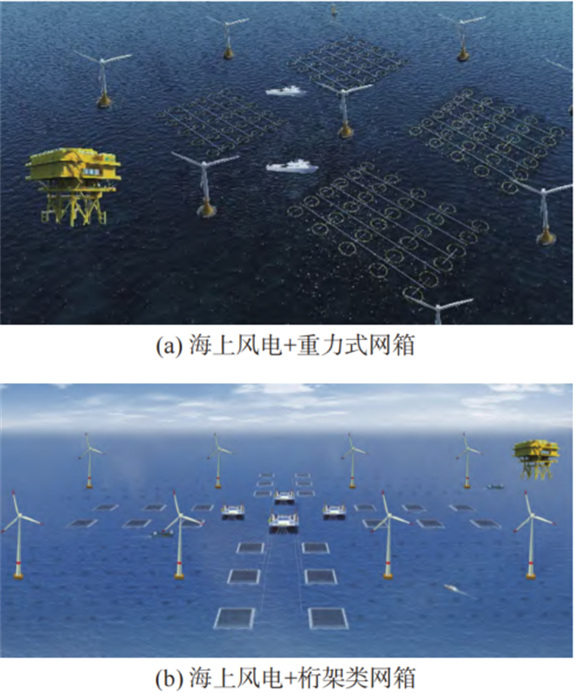

圖3 “海上風電+養殖網箱”融合方案
4“海上風電+休閑漁旅”融合方案
“海上風電+休閑漁旅”融合方案是以海上風電場能源資源為基礎，結合具備先進養殖設施的海洋漁業生產人工浮島平臺和深海智能網箱，形成風電場能源轉化、漁業生產、休閑旅游、環境保護的海洋開發產業綜合體。
“耕海一號”是“海上風電+休閑漁旅”融合方案的典型代表，“耕海一號”將海上風電、漁業養殖、智慧漁業、休閑文旅、科技研發、科普教育等功能集成于一體，年可接待游客5萬人次以上，是全國首座綜合性、示范性、集成性的智能化大型現代生態海洋牧場綜合體平臺，詳見圖4。

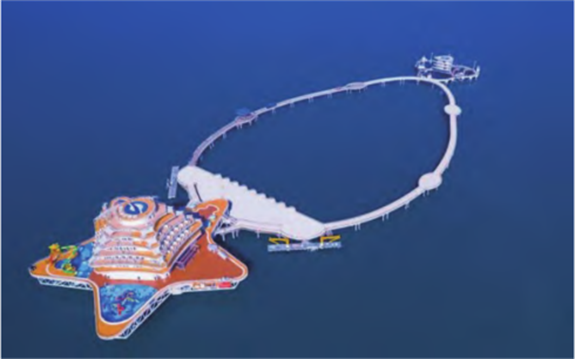

圖4“耕海一號”漁旅綜合平臺
共場域融合方案將海上風電與海洋牧場在結構上盡量分離，相互獨立，互不干擾，海上風機與海洋牧場分布相對松散，技術風險低，是當前近海海域海上風電和海洋牧場融合的優選方案。 但是，這種融合方式屬于空間融合，在結構融合和功能融合方面還存在一些缺點，雖然海上風機與養殖網箱處于同一海域，但兩者間相對獨立，海洋牧場布置需要考慮海上風機電纜布置、航道布置等因素，削弱了兩者間的協同增益功能。節選自《海上風電與海洋牧場融合發展趨勢與技術挑戰》;原刊于《南方能源建設》作者 | 陽杰 張建華 等
