海纜的種類可以從四個方面來簡單劃分。從結構上看，主要分為三芯海纜和單芯海纜，中低壓線路使用三芯海纜居多，高壓線路使用單芯海纜居多;從功能上看，半個世紀前，海纜只有單純的電能傳輸功能，現在的海纜集成了兩種功能，有效地實現了電能和信號在同一根纜線上傳送;從絕緣組成看，分為充油絕緣海纜和擠出塑料絕緣海纜;從負荷類型看，分為直流海纜和交流海纜，直流海纜特點是損耗小，易于實現長距離輸電，但直流海纜的應用經驗并不豐富，直流換流站等配套建設費用高昂，交流海纜損耗大，但運維技術成熟，配套建設費用小，因此海纜線路設計者們通常要進行技術和經濟上的權衡，實現效益最大化。
發展大事記
1954年瑞典哥特蘭島與大陸之間敷設了世界上第一條商業運行的100 kV，長度 98 km海纜。
1986年珠江-虎門海纜工程投運，該工程是我國最早的海纜工程，輸電電壓等級 220kV，長度2.7 km，輸送容量 380 MW。
2009年中國海南500 kV聯網工程投運，該工程是目前世界最高電壓等級的交流海纜工程之一，實現了600 MW的電能傳輸。
2018年擬于2018年投運的舟山500 kV聯網輸變電工程將使用國際首創，國內自主研發的500 kV交聯聚乙烯絕緣海底電纜，該海纜系統正在中國電科院電力工業電氣設備質量檢驗測試中心進行試驗檢測。
國外權威市場研究機構Navigant Research稱，保守預計2023年，全球海底電力電纜安裝數量將達到304條，預計2017-2021年全球海底電力電纜年復合增率將達到5.12%。這是近年世界經濟一體化、能源需求日益強烈、環境友好要求等因素共同推動的結果，越來越多的海纜工程已經為世界海洋經濟的發展吹響了號角。全球海纜連接如下圖所示。

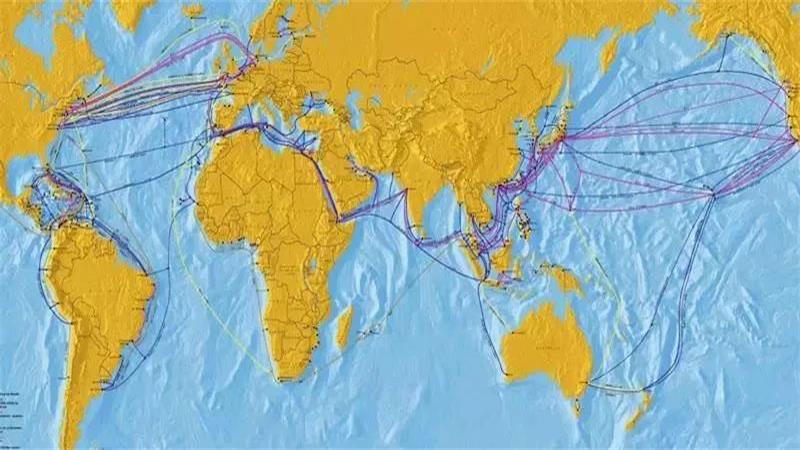

全球海纜連接示意圖
生命起源于海洋，人類繁衍于陸地，人類對海洋有天生的親近感，但海洋的神秘莫測并不遜色于浩瀚的宇宙。海洋環境的復雜性對海纜工程提出了很高的要求，海纜工程是世界公認的難題，施工難度大，維護成本高，世界上只有少數企業有能力進行海底高壓電纜的敷設與調試，海纜市場的發展受到了很大的限制。不過，隨著技術的發展，需求的快速增長，越來越多的企業開始投入到海纜輸電整體解決方案中。對于深度小于200米的淺海區，通常采用埋設，對于深度大于200米的深海區，通常采用敷設，主要涉及三個階段：勘察清理，海纜敷設和沖埋保護。

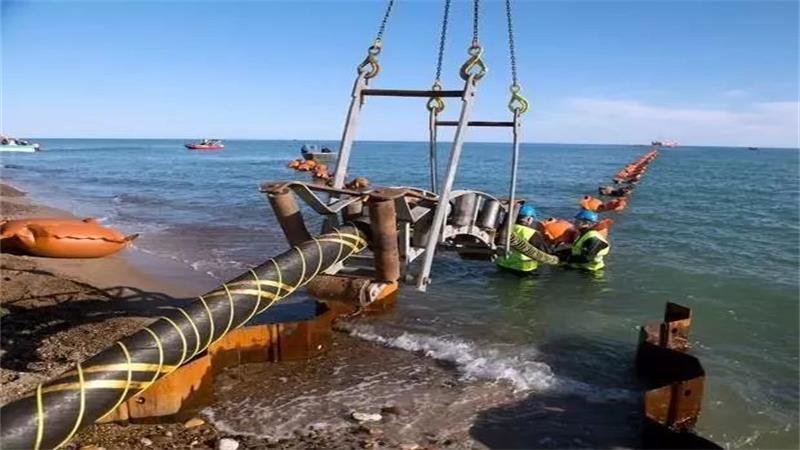

海纜的敷設
海纜的絕緣結構和陸地電纜基本一致，但是由于海纜的應用環境比陸地復雜很多，因此設計者們給它多穿了一套“軟猬甲”，保護海纜免受損傷。典型的海纜結構如下圖所示。

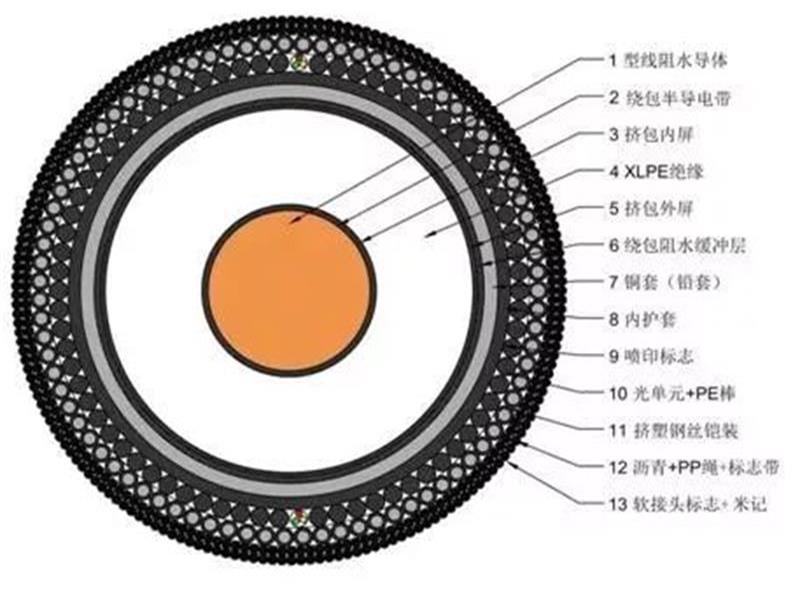

典型的海纜結構
最外層是PP繩和瀝青，用來抵御海水腐蝕、下一層是鋼絲鎧裝，用來加強海纜的機械強度，防止外力破壞、鉛護套用來抵御海水腐蝕和強大的水壓、阻水層可以阻止當鉛護套損壞時，海水滲入鉛護套并沿軸向擴散、海纜絕緣層和陸纜絕緣層沒有區別，用來傳送能量、內外屏蔽層用來均勻電場分布，提高絕緣壽命、基于阻水考慮，采用緊壓導體引導能量傳輸。正是這些獨特的機械和電氣設計，海纜才可以“安心”地躺在海底工作。
