隨著風電資源開發的深入，海上風電高海拔地區成為我國風電資源開發的主要方向。數字化智慧風電場建設以及智慧運維技術的不斷發展，有助于推動風電場由現行的定期檢修、事后維修的工作模式向預防性檢修和視情維修或狀態檢修工作模式的轉變，這對于提高風電場人員的工作效率、減少運維人員、降低運維成本，以及在改善運維人員工作條件等方面具有重要意義和深遠影響。“無人值守”成為當前新能源電站的熱點。但是目前風電場尤其是海上跟山地風電場要達到“無人值守”的條件，在管理模式、軟硬件條件等方面還面臨著諸多問題和挑戰。

01常見管理模式

目前風電場配備人員普遍較少，絕大多數還采用“運檢一體”的常規管理模式。從2006年國內風電大規模發展開始，該模式便被一直沿用至今。隨著技術的發展及行業的進步，該管理模式已不能滿足風電場“精細化、集約化和數字化”管理的需求。

此外，目前風電場常見的管理模式包括：自主運檢模式、自主運行檢修分包模式、運檢完全外包模式、遠程集中監控+自主運檢模式和遠程集中監控+檢修分包模式等，本文從場站人員數量、經驗及信息積累、成本和電站人員工作環境等方面分析、總結了各模式的優缺點。

1.1 自主運檢模式

該模式下風電場的所有運行、檢修等工作均由風電場內部人員完成，場站運檢人員常駐場站升壓站監控室。該模式的優點是可以快速處理各設備出現的故障，有助于運檢人員經驗的積累和技術水平的提高，而且兩票操作及執行界面清晰，因兩票配合不好出差錯的幾率降低，人員管理難度相對簡單。其缺點是前期需要投入大量的資金建設運檢人員居住、生活所需要的設施，還需配備一定數量的后勤人員。對電力運營區域公司而言，該模式無法實現整體人員數量的減配，造成人工成本居高不下。而且人員長期工作在偏僻環境，容易在心理健康和工作積極性方面產生消極影響，進而造成風電場技術人員流失和團隊的不穩定性，也側面增加了電站人員培養的成本。

1.2 運行自主、檢修分包模式

該模式下風電場人員僅對電站進行日常運行管理工作，發電設備的維護、檢修等工作由外包檢修公司承擔。其優點是可以減少場站投入人員，檢修工作由專業團隊負責，減少了場站運行人員在檢修方面的工作量和強度，缺點是不利于電站人員的培養、技術水平提高及檢修經驗的積累，處理設備故障的響應速度不高，外包單位設備檢修質量也參差不齊，風電場必須投入大量的精力對檢修工作及質量進行管理和監督，造成電站管理及外委成本居高不下。同時在基礎設施投入和工作環境等方面存與獨立運檢模式同樣的缺點。

1.3 運檢完全外包模式

該模式下風電場所有運檢工作全部交由第3方專業運檢公司負責，風電場業主方不專門設立運維班組，而由運檢公司設立，電站業主方僅對風電場重要指標進行管理和監管。其優點是業主方可有效降低人員數量，前期不需要投入資金建設電站運檢人員居住、生活所需要的設施，上述設施的建設及相關費用由運檢公司解決。該模式下風電場支付給第3方運檢公司的費用相對較高，設備的狀態信息、維護檢修信息、歷史運行數據等很難完整的反饋到風場業主方，更不利于風電場專業人員培養及經驗的積累，同時為了保證風電場投資收益率，每年業主方需要根據當年的風資源預測情況、設備狀態及備品備件價格、人力成本等信息，投入大量人力跟精力研究制定風電場當年的績效指標，以便更好的對3方專業運檢公司進行管理和考核。該模式通常存在于由主機廠家或非電力運營公司投資的風電場。

1.4 遠程集中監控+自主運檢模式

目前各大發電公司都在積極建立區域級的“新能源電站遠程集控中心”，實現對所轄新能源電站的遠程集中監視及控制，集控中心配備專業的運行管理人員。該模式的優點類似自主運檢模式，同時風電場僅保留少量檢修人員，場站不配備運行管理人員，因此可以大幅減少駐場人員數量，一定程度上降低了人力成本，此外對各場站實行集中監控，有利于不同場站間運行數據的積累，也有利于不同場站間對標工作的開展，同時符合電力行業目前推行的集約化管理的要求。但該模式仍然存在自主運檢模式的其他缺點，建設遠程集控中心需要投入大量資金，同時集控中心高質量的運行對工作人員的技術水平、協調管理能力等方面提出了更高要求。

1.5 遠程集中監控+檢修分包模式

該模式同模式4的差別在于檢修模式的不同，類似模式3場站側的運維檢修工作完全由第3方專業運檢公司承擔，具有模式3和模式4中除現場人員經驗積累及技術能力培養以外的優點，同時具有模式3中除了業主收集設備狀態信息、維護檢修信息、歷史運行數據困難和模式4的缺點。

從行業角度出發，以上常見的運維模式均無法從根本上減少電站運檢人員的總體數量，降低運檢成本，也無法明顯改善運檢人員的生活、工作環境及其生活質量，也就不能有效解決風電場技術人員短缺、流失和團隊的不穩定性問題。因此需要探索一種全新管理模式，以解決上述問題并實現電站的無人值守。

02無人值守電站管理模式及內容

鑒于海上風電場和山地風電場所處環境，以及風電大發展帶來的專業技術人員短缺等問題，目前各大風電投資和運營企業都在積極探索和嘗試建立無人值守風電場。

無人值守風電場通常是指場站側不設置常駐留守的設備維護檢修和運行管理人員，業主通過給風電場配備先進的設備狀態智能監測、智能故障診斷、風力機智能控制、精準風功率預測、遠程集中控制和視頻監視等系統，并輔以智慧化運管平臺，實現對風電場日常運行的遠程管理，并調配一定的人員完成設備的維檢工作。

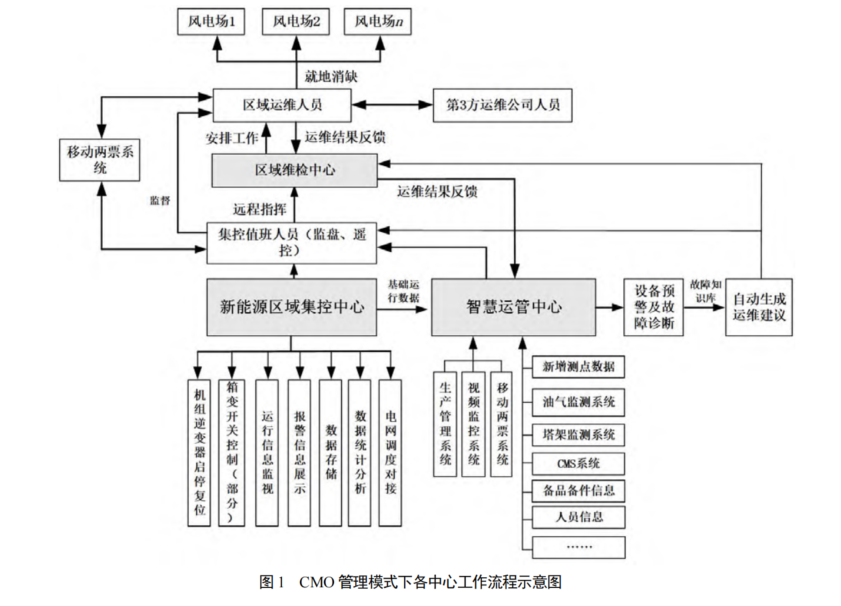

為了滿足風電場無人值守的需求，一種全新的管理模式，“集控中心+智慧運管中心+區域維檢中心”的管理模式(CMO)正逐步被探索和應用。風電投資或運營企業設立“省級遠程集控中心”，集控中心配備運行值班人員，實現對全省所轄新能源電站設備運行的實時監視、控制和運行管理，并實時監視各設備的運行狀態，及時準確的對設備故障及異常狀態進行告警，滿足電站對設備安全和可靠運行的需求，同時滿足電網公司省級和地級調度中心的要求。“智慧運管中心”配備數據分析人員，定期對各電站的運行和監測數據進行分析，提出運維建議，制定整改措施。發電企業或電站運營企業根據所轄新能源電站在全省的地理分布，設立多個“區域維檢中心”，每個區域維檢中心配備專業工程師，并接受集控中心、智慧運管中心下發的各項工作任務，就近對所轄場站的設備進行維護檢修、故障消缺、定期巡檢、突發事件處置等工作。3個中心的工作內容及業務流程見圖1。

通常“集控中心、智慧運管中心”設立在省會城市、“區域維檢中心”設立在縣級市或地級市，該管理模式下實現了風電場人員日常工作生活場所由偏遠地區向城市的轉移，極大的改善了人員的生活質量。一個區域維檢中心人員可管轄就近幾個風電場，有效降低了維檢人員數量，進而降低了人員成本，同時在數據積累、人員培養等方面優勢明顯。但是該管理模式下維檢人員對電站突發事件的響應速度較模式1慢，且建設區域維檢中心也需要投入一定的資金。為了保證電站安全和可靠運行，該管理模式對電站應具備的軟硬件條件提出了更高要求。

03無人值守電站應具備的條件

現有風電場要實現無人值守還需要在軟件和硬件等方面進行更新和升級改造，從而確保風電場設備安全、可靠、高效且穩定的運行。

3.1硬件條件

3.1.1 滿足設備全狀態監測及感知要求

風電場應配備先進的設備狀態智能監測系統，在集控中心實時監視各關鍵設備的運行狀態，所監視的設備至少包括傳動鏈系統、變槳系統、偏航系統、葉片、塔筒、地基、主變、箱變以及集電線等。具體監測范圍可根據機組類型、設備可靠性和故障率等因素綜合考慮確定。

3.1.2滿足設備遠程控制、電網調度及網絡安全要求

風電場應配備先進遠程控制系統硬件，可遠程實現對機組啟停、電氣開關控制、無功補償裝置投切及有載調壓變壓器分接頭調節以及其它特殊控制調節需求，同時可實現電能量管理、發電設備參數遠程調整以及滿足現場“五防”操作硬件要求。此外，風電場應嚴格按照電網安規要求，配備必要的網絡安全設備、通信設備，確保電站信息和數據的網絡安全，同時滿足電網調控中心對場站和集控中心同時通訊的要求。

3.1.3 滿足風電場視頻監管及安防要求

為了保證風電場資產安全，風電場在機組內外部、升壓站關鍵位置增加高清攝像頭，將視頻流數據通過專線傳送至遠程集控中心，滿足對風電場關鍵位置及關鍵設備遠程監視的要求。視頻監控范圍至少包含機艙、塔底、扭纜層、塔底入口和升壓站各關鍵位置，具體位置可根據機組及升壓站的結構確定。場站區域還應配備電子圍欄、智能門禁等設備。同時基于先進的視頻識別技術，實現對場站內人員及車輛闖入、動物闖入的實時監測和報警，還可實現對風電機組、升壓站設備運行狀態、表記數值的自動讀取和記錄，對異常視頻信息進行自動推送和報警，滿足無人值守電站時常規巡檢的需要。

3.1.4 滿足電站火災報警和自動消防的要求

消防安全是風電場安全生產管理的重點，風電場應根據機組及升壓站具體結構，在機艙、塔筒和升壓站電子間等重點設備空間配備溫度、煙霧和氣體等監測報警設備，并在關鍵位置部署自動消防滅火裝置，結合視頻設備，滿足電站對火災消防緊急事件及時自動處理的要求。

3.1.5 滿足智慧運管所需數據要求

風電場配備的各監測系統應將各監測數據實時上傳至集控中心及智慧運管中心，數據采集內容、傳輸要求等可參考中國電機工程學會(CSEE)標準《海上風電智慧運維規范》。

3.2 軟件條件

無人值守風電場安全、穩定且可靠的運行離不開“遠程集中控制系統”“智慧運管平臺”等2個軟件系統的輔助，其中遠程集控系統部署在1區和2區，智慧運管平臺部署在3區和4區，2個系統功能的優劣直接影響到風電場設備運行安全、發電量、運維效率及管理水平。

3.2.1 遠程集中控制系統

遠程集中控制系統通過接入風機數據采集與監視控制系統(SCADA)系統，即、升壓站綜自系統、自動發電控制(AGC)/自動電壓控制(AVC)功率控制系統、無功補償系統(SVG)、視頻監控系統、消防系統等各系統監控數據，實現對風電場各設備參數、運行狀態的遠程監視和控制。主要功能至少包括：數據采集、監視、遠程控制、故障信息報警且軟等5防等功能。系統數據采集、監視和控制等功能的具體內容，同時遠程集中控制系統還應具備歷史運行數據及趨勢調用功能。

3.2.2 智慧運管平臺

遠程智慧運管平臺在管理模式(CMO)中發揮著關鍵作用，為了解決風電場已有系統信息孤島的問題，智慧運管平臺首先應充分整合各電站已有系統的數據及功能，將監測、生產運行和管理經營等數據進行統一管理和分析。同時為了滿足電站無人值守及行業發展的需求，智慧運管平臺還應滿足如下要求：

1)一體化要求，系統應遵循一體化原則，在總體架構、應用功能、信息采集和整合、數據模型和信息通訊等方面實現一體化。

2)模塊化要求，系統應采取分層設計、模塊化封裝設計思路，實現系統平臺化、應用模塊化。

3)共享性要求，系統應保證同電站已有系統的兼容，同時充分考慮未來接入其它系統的需求，支持滿足標準的工業型數據接口和協議。

4)安全性要求，系統網絡構架應符合國家有關網絡與信息安全管理規定。

此外，在對風電場各類數據及信息進行統一管理、分析方面，智慧運管平臺系統應具備風電場各設備狀態智能監視、運行信息智能管理、運行大數據智能分析及預警、設備狀態監測數據分析及故障預警、故障智能診斷、電站信息管理等模塊及功能。

其中，風電場運行信息智能管理模塊應具有氣象數據展示、電子圍欄和車輛及人員定位、窗口期管理、兩票審批及管理、智能工單、智能巡檢、檢修記錄自動錄入、缺陷管理和智能報表等功能。運行大數據分析及預警模塊應具有機組功率曲線特性、低效風機、機組長時間停機、機組降容報警、偏航系統特性、變槳系統特性、發電量損失和指標對標等分析功能，并自動給出分析結果及處理建議。設備狀態監測數據分析及故障預警、故障診斷模塊應能實時解析風電場已安裝的連鎖管理體系(CMS)系統、塔架、葉片、支撐結構、集電線路和升壓站關鍵設備的在線監測數據，同時能夠自動、批量地處理各類監測數據，自動給出預警結果、故障原因分析和排故建議等信息。

此外，系統應具有對所轄風電場場區氣象數據綜合分析功能，并自動確定適合運維作業的窗口期。對突變的氣象、水文條件，系統應能將變更后的窗口期信息實時傳送給運維人員。

3.2.3 數據庫

為了滿足風電場設備全壽命周期信息的收集、存儲的需求，集控中心、智慧運維中心應配備足夠容量、可擴展的實時數據庫。

滿足上述風電場軟硬件應的條件是構建無人值守風電場的基礎和前提，電站新增的硬件及軟件雖然增加了風電場的資金投入，但各電站實現無人值守后運維人員總體數量大幅減少，人員成本相應大幅降低，也有效改善了現場工作人員的工作條件和生活質量，能更好的發揮人員的主動性和積極性。

04無人值守電站實踐及效果

為實現風電場無人值守，華能某區域公司積極探索，基于CMO模式并依托區域新能源遠程集控中心的新能源電站遠程集控系統、新能源電站智慧運管平臺，創新性的提出了“0+1+N”管理模式，其中“0”代表電站無人值守，“1”代表1個省級區域集控指揮中心，履行本文上述“集控中心、智慧運管中心”的職責，“N”代表多個區域維檢中心。該公司2021年9月已在某縣設立檢維中心，管轄2個風電場，2個風電場已無常駐運行和檢修人員，真正實現了無人值守。

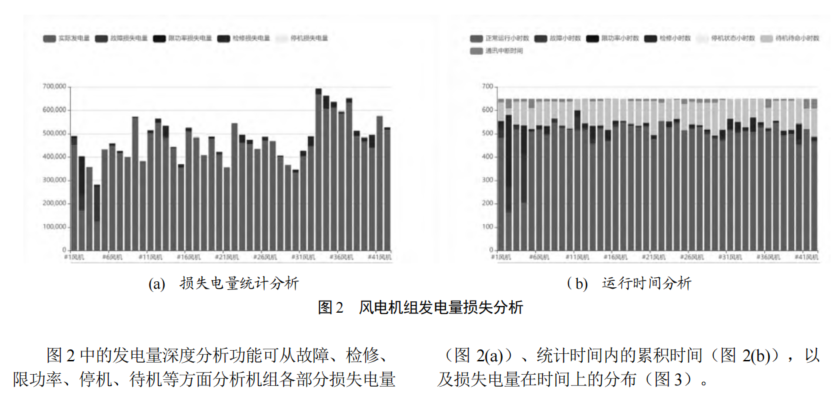

上述實踐過程中，依托的新能源電站遠程集控系統實現了對風電機組、AGC/AVC的遠程控制及監視等功能;新能源電站智慧運管平臺將風電場的運行監視、電子圍欄、人員定位及安全管理、設備性能評估、故障分析、發電量損失深度分析(見圖2)、壽命評估、運維建議、設備智能管理、移動電子兩票、車輛管理和設備可靠性評估等功能集為一體，實現了對多源異構數據的接入和運行數據多維度分析，解決了多系統兼容性問題。

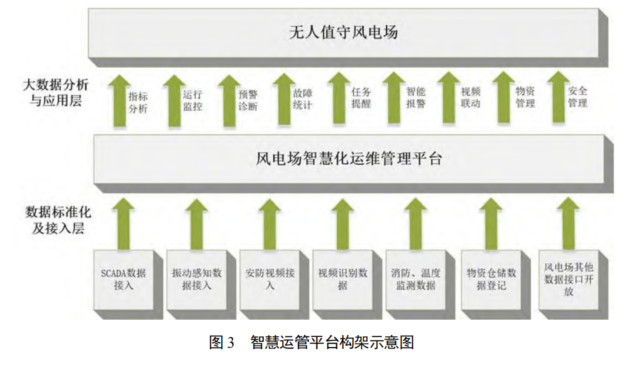

平臺構架見圖3，該平臺實現了對風電場設備20類常見故障的預判，結合內置的故障知識庫自動給出運維建議，同時可對風電場設備44項運行指標進行橫縱向?qū)Ρ群头治觯崿F(xiàn)了將設備故障告警、消缺過程及結果等信息的閉環管理;移動電子兩票實現了在公網與內網間的無縫銜接和運行;集設備故障類型、故障位置、3D地圖、人員定位和巡檢路線等信息的多維一體可視化展示功能有效提升了新能源電站運行監視的智能化、數字化水平及電站的運維效率，降低了運維成本，推動了“0+1+N”管理模式的落地和實施。

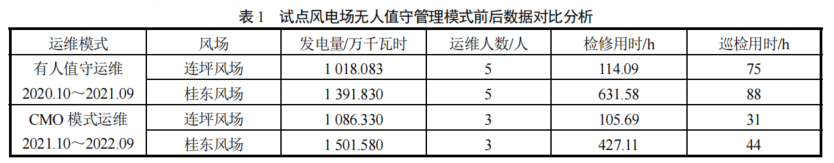

該管理模式下新能源電站的運維工作流程為：集控指揮中心配備的運行值班人員對各電站進行實時監視和運行管理工作，配備的數據分析人員，定期對各電站的運行、監測數據進行分析，給出運維建議并制定整改措施。區域維檢中心配備的專業工程師根據集控指揮中心下達的任務單，現場完成對各設備的排故、維護、檢修和定檢等工作，同時按要求將上述工作的有關信息上傳至智慧運管平臺。經過一年多運行，2個試點風電場運維人員總體減少約40%，運維效率約提升28%，提高全場發電量5%以上(見表1)。

05結論

基于風電場現有運維模式的優缺點，為滿足風電場無人值守的需求，本文提出了一種“集控中心+智慧運管中心+區域維檢中心”的全新管理模式，隨著新能源遠程集控中心和區域檢維中心的不斷建設，以及風電場所增設的智能化、自動化設備及系統的逐步完善、新能源智慧運管平臺功能的不斷升級，全新管理模式的推廣應用，可有效對風電場內各設備的運行情況和健康度進行遠程實時監管，同時可減輕場站員工的工作量，進而有效改善常駐場站運維人員的生活質量，提高員工工作幸福感。根據實踐經驗，在風電場基本滿足本文所述軟硬件條件下，基于CMO模式下的各風電場完全可以實現“無人值守”。（作者 | 韓斌 劉洋 等）
